机械密封的基本概念与结构

来源：中为咨询网www.zwzyzx.com 【日期：2014-06-07 19:22:32】【打印】【关闭】

相关报告

2015-2019年树脂型密封胶项目商业计划书(2014-10-22)
2015-2019年中国汽车密封胶条业兼并重组及投资建议研究分析报告(2014-10-28)
中国密封件行业市场深度调查研究及投资咨询报告(2018-08-01)
2015-2020年中国机械密封行业市场调查研究及投资发展分析报告(2015-05-28)
2015-2019版密封胶行业企业建设项目可行性研究报告(2014-10-22)
2015-2020年中国机械密封行业市场深度剖析及投资发展研究报告(2015-07-15)
全国主要地区标准密封件产业发展状况暨投资环境调查研究报告(2014-11-24)
2015-2019年中国密封圈企业拟IPO上市细分市场研究报告(2014-10-23)
中国油基型密封胶行业市场深度调查研究及投资咨询报告(2018-07-31)
2015-2020年中国密封材料行业市场重点层面调查研究报告(2015-09-10)

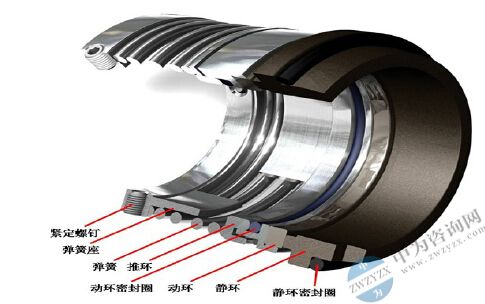

机械密封是一种动密封，由至少一对垂直于旋转轴线的端面组成，在流体压力和补偿机构弹力（或磁力）的作用以及辅助密封圈的配合下，保持端面贴合并相对滑动而构成的防止流体泄漏的装置。机械密封安装于主机设备的腔体和伸出腔体的旋转轴之间，起密封作用。从结构上看，机械密封由摩擦副、缓冲补偿机构和辅助密封圈组成。摩擦副包括旋转环（动环）和静止环（静环）；缓冲补偿机构由圆柱弹簧、圆锥弹簧、波片弹簧、波纹管等弹性元件组成；辅助密封圈包括动环密封圈、静环密封圈等，密封圈有O型圈、V型圈、楔形圈等多种形式。机械密封的基本结构如下图所示：
