在电能转换、传输及使用过程中，电力电子装置工作时会产生大量的耗散热，造成温度升高，超过一定温度后将导致工作效率降低、寿命缩短和故障率显著升高。纯水冷却设备的工作原理是利用高绝缘性和高比热容的纯水作为主要冷却媒介，经循环泵加压，使冷却水沿主回路流过大功率电力电子装置中电力电子器件所连接的水冷散热器，在水冷散热器内腔与功率模块进行热交换，将热量带走，形成一个密闭式、循环的强迫冷却系统。密闭循环式纯水冷却技术具有换热效率高、几乎不消耗循环水、安全可靠、经济环保等特点。利用纯水冷却设备，可以大幅提高电力电子装置的工作效率和可靠性，延长其使用寿命，有效降低电能转换及传输过程的能量损耗，为设备安全、经济运行提供保障。纯水冷却设备主要由以下几个单元部分组成：

（1）机械本体单元，包括主循环子系统、水质纯化子系统、稳压子系统及辅助补液子系统等，即以水泵为纯水提供动力的管道阀门系统及相关设备设施，为纯水冷却设备的心脏。

（2）室外散热单元，纯水冷却设备的外冷却系统，属于二次换热部件，是将热量散发到大气环境中的换热部件。

（3）控制柜单元，主要为控制系统（含仪表），系纯水冷却设备的大脑和神经，对纯水冷却设备运行进行监控，并保持与电力电子装置的信息互通。

（4）纯水冷却设备附件—阀内配水管道及水冷散热器，属于一次换热部件，与电力电子装置发热核心器件紧密相连，将发热量传递给纯水。绝缘性、密封性和高效换热是对其主要要求。

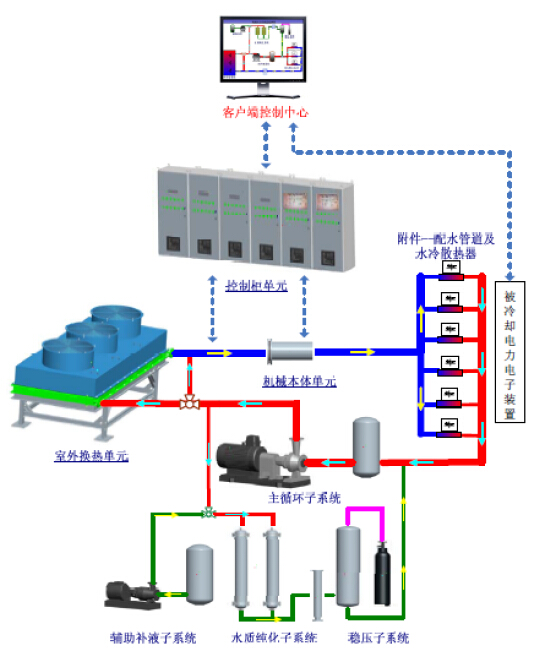

纯水冷却技术应用的工作原理示意图如下：
