PEMFC核心——电池单元
质子交换膜（Polymerelectrolytemembrane）：是一种聚合物质薄膜，仅允许质子通过，厚度大约20微米，主要厂商有杜邦、WLGore、3M等

催化剂层（Catalystlayers）：附着在交换膜的两侧，常见的催化剂层是在碳基载体上分布纳米级的铂金属颗粒，在负极侧，铂金使氢气分子分解为氢离子和电子，在正极铂金使氢离子和氧作用生成水，主要厂商有3M、JM、BASF等。

气体扩散层（Gasdiffusionlayers）：处于催化层的外侧，促进气体进入催化层，同时可以运离生成的水；常见的气体扩散层是部分由聚四氟乙烯覆盖的碳纤维纸，气体通过GDL的孔可实现快速扩散，同时可以调节水存留和释放量平衡，主要厂商有SGL、Toray、Ballad。

单个电池单元产生的电压小于1V，一个电池堆需要多个电池单元连接起来，具体数量取决于电池的类型，电池的尺寸、温度、气体压力等因素。

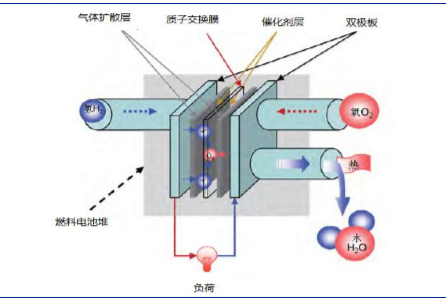

燃料电池单元结构图
