PCB感光油墨已成为在PCB制造领域使用量最大的油墨

来源：中为咨询网www.zwzyzx.com 【日期：2015-01-17 15:51:11】【打印】【关闭】

相关报告

早期PCB油墨主要为热固化油墨与紫外光固化油墨，该两种油墨无法显影，仅能用丝网模版进行印刷，在线路板上直接形成图形，形成的图像解像度较低。其中，热固化油墨能获得精度最高至180微米的图形，主要用于标记制作；紫外光固化油墨能获得精度到150微米的图形，主要用于对解像度要求较低的单面PCB板。

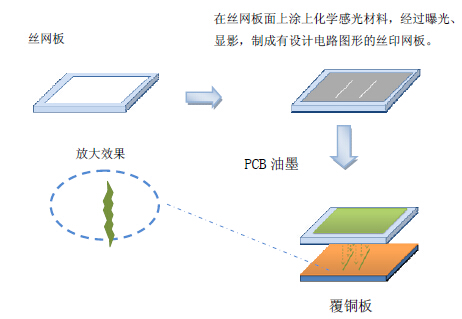

PCB感光油墨以光成像原理直接转移电子线路图形（即采用底片接触曝光成像实现电子线路图形转移至PCB板上），可避免网印所带来的渗透、污点、阴影、图像失真等缺陷，可以使电子线路图形精确度达到50微米。PCB感光油墨的出现标志着PCB生产工艺的一次飞跃，适应了PCB向高密度、高精度、细线条、细间距、高可靠、轻薄方向发展的趋势。目前，PCB感光油墨已成为在PCB制造领域使用量最大的油墨。PCB感光油墨的基本应用机理如下图所示：
