随着电子设备的广泛应用，电磁干扰带来的危害越来越大：干扰广播、电视、通讯信号的接收；干扰电子仪器、设备的正常工作，可能造成信息失误、控制失灵等事故；可能引燃一些易燃易爆物质，引起爆炸和火灾；较强的电磁辐射对人体的健康有很大的影响。所以如何减少电磁干扰已经成为业界一个不可避免的重要问题。

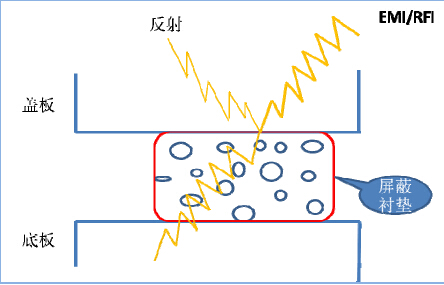

电子设备工作时，既不希望被外界电磁波干扰，又不希望自身辐射出电磁波干扰外界设备，以及对人体的辐射危害，所以需要阻断电磁波的传播路径，这就是电磁屏蔽。这同样适用于同一主板上不同电路单元（速度不一样）之间的相互隔离。电磁屏蔽体对电磁的衰减主要是基于电磁波的反射和电磁波的吸收：a、当电磁波到达屏蔽体表面时，由于空气与金属的交界面上电磁屏蔽材料应用阻抗的不连续，对入射波产生反射；b、未被表面反射掉而进入屏蔽体的能量，在体内向前传播的过程中，被屏蔽材料所衰减。也就是所谓的吸收。

电子设备主要通过结构本体和屏蔽衬垫实现屏蔽功能。结构本体通常是有一定厚度的箱体，由钢板、铝板、铜板或金属镀层、导电涂层制成。屏蔽衬垫是一种具有导电性的器件材料，解决箱体缝隙处的电磁屏蔽，由金属、塑料、硅胶和布料等材料通过冲压、成型和热处理等工艺方法加工而成。除此之外，针对有导体的产品，采用磁环/磁珠等元件进行屏蔽；对于通风孔位置，根据截止波导原理设计的截止波导通风板（蜂窝板），既解决了设备的散热通风问题，又具有高效的电磁屏蔽效能。
