智能手机的机械结构外壳在硬件成本中占有一定的比重,以iPhone6splus为例,其机械结构外壳部分约18美元,占11.43%。目前市面上的智能手机很多具有金属机身的概念,也仍有部分手机采用塑料或玻璃机身。不同特性的材料拥有不同的加工工艺,并影响到相关制造设备的发展。
以金属机身来说,目前市面上比较常见的有金属三段式机身、窗口式金属一体机身、纳米注塑金属一体机身,加工难度和价格依次升高。一般来讲金属会屏蔽信号,故需要配以非金属的塑料部分用来做天线。从三段式到窗口式再到纳米注塑式,金属的比例逐渐升高,对手机的信号溢出处理设计要求逐渐升高,同时也给机身加工增加了成本。
三段式机身一般是中间为金属,上下两部分拼接塑料。通过制造较大的开口,使得手机信号得以更好地溢出,保证了通话和上网的质量。而因为三段式更加简单,制作成本低,量产的良品率较高,能够在短期内大批量的投产。
从工艺的角度,三段式机身的上下两端可以通过注塑方式来完成,而中间的金属部分结构并不如上下两端处复杂,加工较为容易,厂商一般不会采用CNC机床整体切割加工,而是考虑采用金属压铸的方式制造半成品。

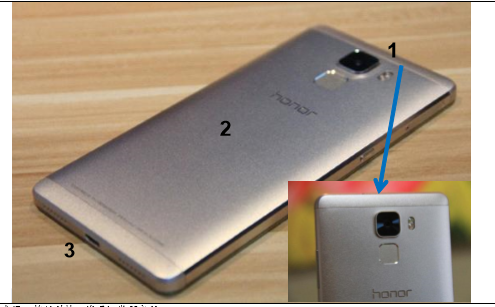

三段式机身-华为荣耀7(2015.06上市)

窗口式已经属于一体机身,一般是在整体的金属机身后盖的上下两端开窗口,并用非金属材料覆盖,以实现信号的溢出。
从工艺上看,窗口式机身一般直接将整块金属通过CNC机床切割成型,再进行后续加工处理。相比于三段式的机身,CNC直接切割成本要高于压铸成型,并且相对完整的后盖也对加工技术提出了更高的要求。

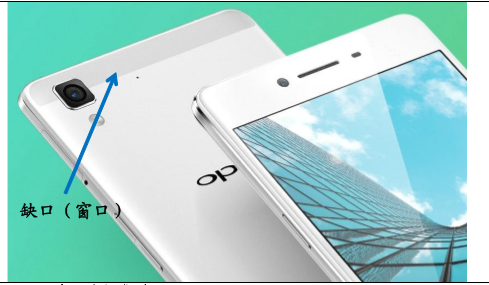

窗口式机身-OPPOR7(2015.05上市)


纳米注塑机身的金属占比最高,通过纳米注塑条来使信号实现溢出。其技术难度与窗口式机身有明显的差距。而部分纳米注塑智能手机甚至采用了弧形背盖的设计,则对加工设备和工艺提出了更多的要求。目前市面上有被称为全金属机身的智能手机,如三星GalaxyA8,一般也仍属于纳米注塑机,其工艺是在机身外层覆盖绝缘层,遮挡住了纳米注塑条。

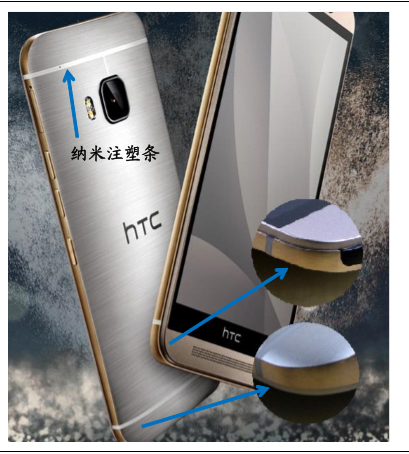

纳米注塑机身-HTCONEM9(2015.04上市)

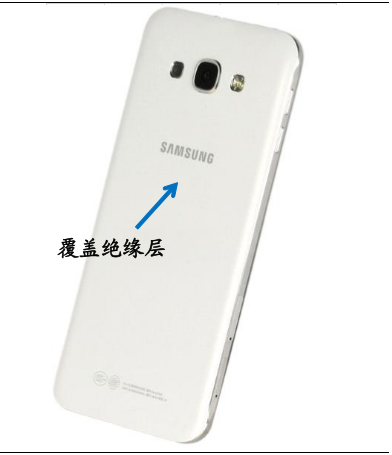

纳米注塑机身-三星GalaxyA8(2015.07上市)

除了大行其道的(全)金属机身的智能手机外,市场上还有两种比较常见的机身:双面玻璃+金属边框、塑料机身。其中金属边框机身的典型例子便是iPhone4,是采用了CNC金属边框(iPhone4用的是不锈钢),再在前后配上玻璃,手机的显示屏、电池、封装的主板等均固定在金属边框架子上。而塑料机身一般采用聚碳酸酯,比普通塑料拥有更高的强度,加工方法为注塑、压制等工艺,制作流程时间短,但加工的熔融注塑的收缩性等问题使成品存在误差,产生如拼接贴合不紧密、毛刺等毛病。而苹果、诺基亚等厂商已经通过CNC来加工塑料,提升了机身精密度,同时在塑料机身内部增加钢筋结构提升整体稳定性和信号强度。

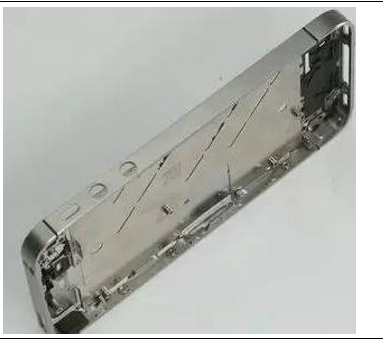

双面玻璃+金属边框-iPhone4边框

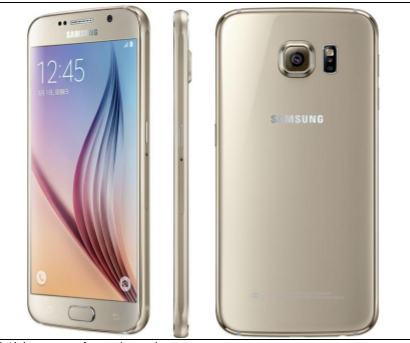

双面玻璃+金属边框-三星GalaxyS6(2015.03上市)

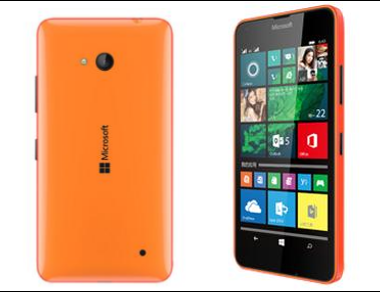

塑料机身-Lumia640(2015.03上市)

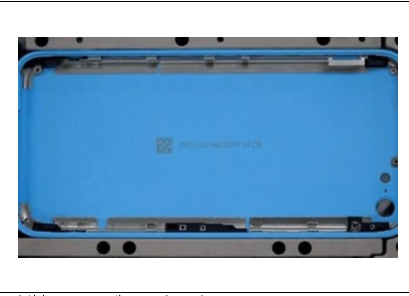

塑料机身-iPhone5C钢筋结构
