手机电池是为手机提供电力的储能工具，锂电池由于其储能密度高、使用寿命长、重量轻等优势成为手机电池的不二选择。手机锂电池充电须由充电器、手机端IC以及手机电池配合完成。一般来说，充电器将普通电压（国内为220V）转换为12V/9V/5V等电压，再由手机端IC将12V/9V/5V电压转换为4.2V左右的电压，并将电能传输给手机电池进行充电。

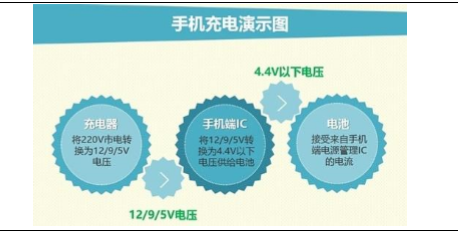

手机锂电池充电路径

手机锂电池的充电过程由IC芯片控制，分为三个阶段：低压预充阶段、恒流充电阶段及恒压充电阶段，一般总用时2小时以上。其具体过程如下：首先，检测待充电池的电压，若电池电压小于3V，充电电流为设定电流的1/10；电压升至3V并小于4.2V时，以设定电流进行恒流充电；电池电压达到4.2V时，保持4.2V的充电电压进行恒压充电，此时，充电电流逐渐下降，当电流下降至设定充电电流的1/10时，充电结束。为了延长电池寿命，充电过程中还会增加其他充电辅助功能，其中包括给过放电的手机电池使用涓流充电、电池电压检测、输入电流限制、充电完成后关断充电器、电池部分放电后自动进入再充电模式等。

锂电池充电原理图
