高通QuickCharge系列快充技术是国内手机厂商广泛采用的高电压恒定电流模式的快充技术，小米4C、小米Note、三星及HTC等主流品牌均采用此种快充技术。

高通QuickCharge1.0快充技术发布于2013年年初，其原技术持有者SummitMicroelectronics在2012年被高通公司收购，该项技术随后成为高通公司的独家技术。QuickCharge1.0是骁龙移动处理器电源管理功能的一部分，最高支持10W的充电功率，在5V充电电压下电流最高达到1.8A，然而它只支持搭载骁龙600的机型使用，适配机型有限。

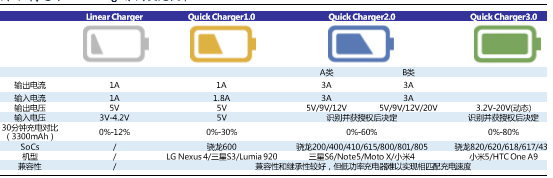

高通QuickCharge系列快充技术

2014年，高通QuickCharge2.0快充技术面世，在不改变MicroUSB充电接口的前提下，手机充电速度得到提升。QuickCharge2.0共包括两个版本——A版和B版，其中A版提供5V/9V/12V三挡输出电压，最大充电功率为36W，充电效率比传统技术快将近75%，适用于智能手机、平板电脑等便携式电子设备；B版涵盖了5V/9V/12V/20V四挡输出电压，可以适配更多设备。为了防止电流电压过大对手机造成影响，高通也在充电器上加入了一个智能的APSD（AutomaticPowerSourceDetection）芯片，芯片自动地对电源进行侦测，识别电量输入是来自什么方向，如PC、电源插座、USB等等，对每一个电量来源进行IP标记。

QuickCharge2.0适配机型较多，不仅支持三星GalaxyNote4、小米4等搭载骁龙处理器的手机机型，也支持某些未搭载骁龙处理器的机型，例如GalaxyS6等。

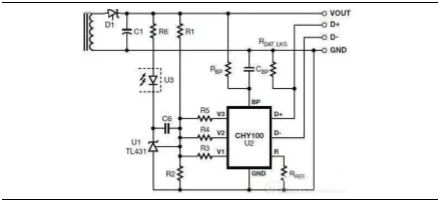

QC2.0充电器电路原理

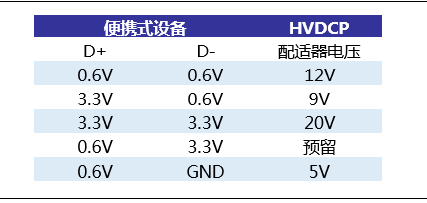

QC2.0握手协议

2015年9月中旬，高通推出QuickCharge3.0快充技术。作为QuickCharge系列的第三代产品，QuickCharge3.0在同类产品中首次采用最佳电压智能协商（IntelligentNegotiationforOptimumVoltage，INOV）算法，可以根据掌上终端确定需要的功率，在任意时刻实现最佳功率传输，同时实现效率最大化。不仅如此，QC3.0以200mV增量为一档，提供从3.6V到20V电压的灵活选择，允许手机获得恰到好处的电压，达到预期充电电流，从而最小化电量损失、提高充电效率并改善热表现。QC3.0能在大约35分钟内将一部普通的手机从零电量充至80%，而传统移动终端通常需要1.5小时左右。QC3.0充电速度是传统充电方式的四倍，是QC1.0的两倍，比QC2.0充电效率高38%。

QuickCharge系列的兼容性与继承性非常好，高通只需要将支持快充的电源管理模块加入到SoC中便可将整套快充解决方案提供其他手机公司。QuickCharge快充技术提供给各厂商后，各厂商通常会对其进行修改，HTC的RapidCharger2.0、三星的FastCharge、索尼的UCH10和小米的MDY-3-EB等各种类型的快充方案都源自QuickCharge2.0。

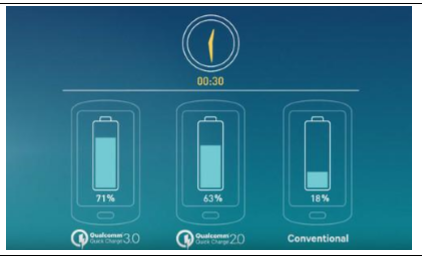

QuickCharge2.0/3.0充电效率对比
