上一代防水技术：三防手机以外壳橡胶密封防水为主

您当前位置：首页 > 中为资讯 > IT通讯 > 　正文

来源：中为咨询www.zwzyzx.com 【日期：2016-10-12 10:48:56】【打印】【关闭】

相关报告

数据更新中...

防水手机概念最早是从功能机时代的三防机开始的。三防机指的是实现防水防振防尘的手机：（1）防水：上下壳体防水，按键区域，电池仓，传感器，SPK，MIC，受话器等（2）防振：主要考虑外观件的刚性，按键、盖板保护，内部元器件保护；（3）防尘：一般来讲，若能达到防水，就能达到一定的防尘效果。

全球最早的防水手机是爱立信的全球首款三防机——爱立信R250PRO，R250PRO机身采用了镁金属制成，缝隙处嵌入了橡胶材质，在加上诸多特殊的细节处理，很好的保证了该机的防水性能，同时该手机防水方面的技术工艺影响着后来历代三防手机的防水设计。

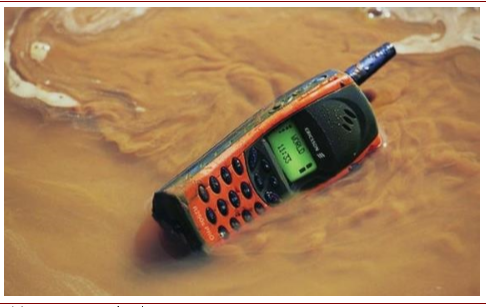

爱立信R250PRO

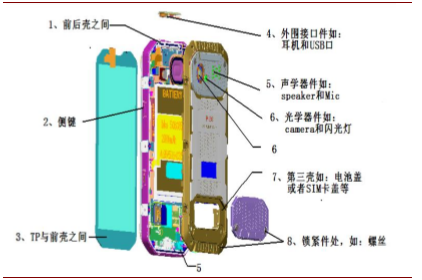

手机潜在进水点

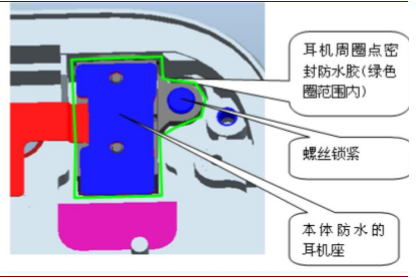

耳机接口防水

三防机对外观要求不高，因此外壳多采用软+硬的双料注塑工艺。为达到抗跌效果，手机边缘多为软胶设计。在机身防护上面，首先考虑机壳上面潜在的进水点，如前后壳、侧键、触摸屏与前壳之间、耳机和USB口、声学器件、光学器件、电池盖、锁紧件等。前后壳壳体硬胶多采用通常采用PC+20%玻纤材料，代表产品是三星CF3200HFF17003，CF3200HFK2115；壳体软胶通常采用TPU材料，拜耳TPU80AP10，材料硬度80；硅胶密封圈材料通常采用信越KE-931-UU，材料硬度30；固定螺丝通常采用经耐腐蚀处理的碳钢螺丝，常用的耐腐蚀处理有电泳黑，镀锌镍合金及PVD工艺。

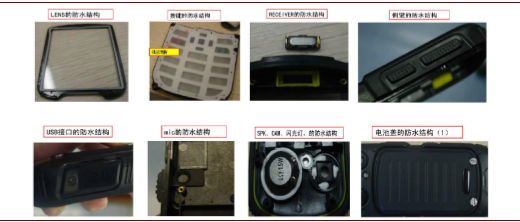

三防电子产品外观

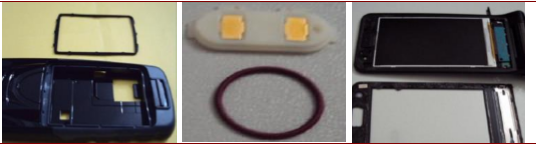

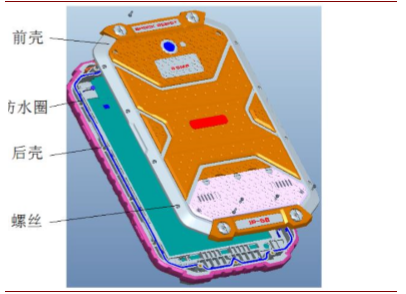

手机前后壳与防水圈

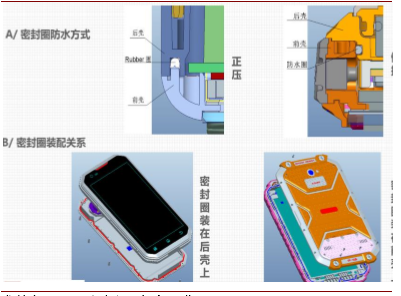

密封圈防水方式

前壳与触摸屏的防水主要采用热熔胶，背胶等防水方式，类型有结构热熔胶、防水双面背胶、防水双面背胶+密封胶、防水双面背胶+结构热熔胶、前壳和TP等，根据部件形状的不同采用不同的密封工艺。Sim卡和侧键防水同样主要采用双料注塑的方式，另外防水粘胶也是提升防水可靠度手段之一。

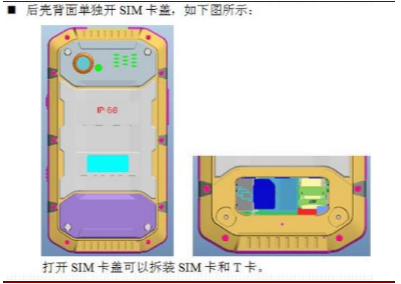

Sim卡防水

总结来讲，三防机所代表的手机防水结构件由防水胶垫、O型密封环、防水泡棉、背胶组成，主要材料是以橡胶密封为主，不同的部件密封的塑料有所差异。例如O型密封圈是典型的挤压型密封，采用弹性塑料，效果主要决定于O型圈截面直径的压缩率和拉伸量。其他部位如手机屏幕普遍采用防水背胶和胶水贴合；按键用覆盖胶膜；侧键用双色注塑工艺；接口部分用软硬胶和过盈配合；MIC用覆膜和泡棉贴住。

橡胶密封圈（O型圈）是指截面为O型的橡胶圈。目前在液压和气压传动系统中应用广泛，用于机械部件在静态和动态调节下防止液体和气体介质的泄露。O型密封圈结构简单、安装方便、成本低、易维修、材质多样，根据不同的条件可以选择不同的材料与之适应。

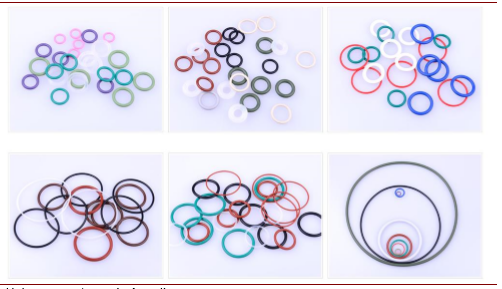

多种类型的防水橡胶圈
