OLED发光结构是OLED面板的核心组成部分，其发光原理是有机电致发光现象，指某些有机材料能够在电流或电场的激发作用下发光。研究报告OLED基本结构是将层状的有机材料夹于以透明的铟锡氧化物（IndiumTinOxide，ITO）为阳极（Anode）和以金属为阴极（Cathode）的两层电极之间。有机材料薄膜主要包括发光层（EmissionLayer，EL）和公用层（CommonLayers）。

发光层由红光、绿光和蓝光三种发光材料组成（RGBLayers）。

公用层则可分为空穴注入层（HoleInjectionLayer，HIL）、空穴传输层（HoleTransportLayer，HTL）、电子注入层（ElectronInjectionLayer，ETL）与电子传输层（ElectronTransportLayer，ETL）。其中HTL与HIL依次处于EL下方，ETL与EIL则依次处于EL上方。

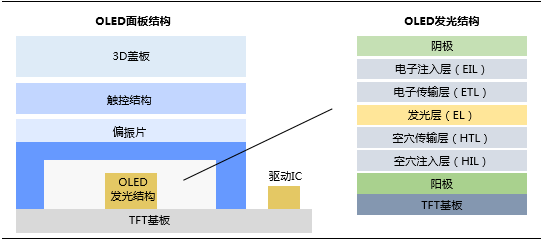

OLED发光材料结构示意图

OLED发光结构各层根据参与发光过程功能的差异，对材料性能有不同要求。

空穴注入层（HIL）：可以降低ITO电极（阳极）与空穴传输层（HTL）之间的界面壁垒；增加ITO与空穴传输层（HTL）的黏合程度；增大空穴注入接触，主要构成材料有CuPc、TiOPC等。

空穴传输层（HTL）：具有较高的热稳定性；与阳极形成小的势垒；能真空蒸镀形成无针孔的薄膜，主要构成材料有TPD、NPB等。

电子注入层（EIL）、电子传输层（ETL）：具有大的电子亲和势和电子迁移率；材料稳定性好，能形成统一紧密的薄膜；行业研究材料需要具有高的激发态能级，能有效避免激发态的能量传递，使激子复合区在发光层而不是在电子传输层。电子注入层（EIL）主要构成材料包括MgP、LiF等；电子传输层（ETL）主要构成材料包括Alq3、AlMq3等

发光层（EL）：高量子效率的荧光特性，荧光光谱主要分布在400至700nm的可见光区域；良好的半导体特性，即具有高的导电率；良好的成膜性，在几十nm厚度的薄层中不形成针孔；良好的热稳定性、光稳定性，主要材料包括Alq3、AlMq3、Blue等。

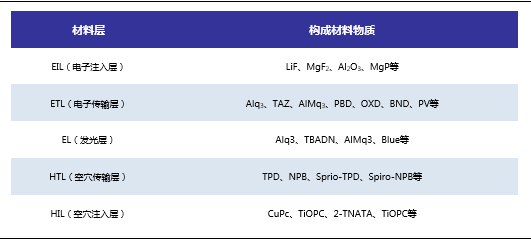

OLED发光结构各层材料物质
