玻璃未来的创新在外观应用

您当前位置：首页 > 中为资讯 > IT通讯 > 　正文

来源：中为咨询www.zwzyzx.com 【日期：2016-11-17 17:27:07】【打印】【关闭】

相关报告

经过一个月的行业调研，我们认为玻璃将会是未来包括手机在内智能硬件的重大创新方向，特别是外观结构的创新。盖板从亚克力替代成玻璃是过去的一大升级，也让“大猩猩”玻璃成为电子行业都知道的名词，从国际大客户的下一代智能手机判断，外观结构可能出现使用3D玻璃，以现在的行业良率和价值量看，预计单价会是2.5D的3倍左右，将是弹性最大的元件之一，材料方面依旧采用“大猩猩”玻璃，因此对于玻璃加工厂商将会形成增量产值，新的加工工艺也将带来设备的需求和材料的需求。

从玻璃材料的应用看，研究报告预计高钙玻璃还是会成为外观材料的首选，因为无论从各方面技术积累还是参数看，“大猩猩”已经证明了其实力。大猩猩玻璃(GorillaGlass)，是美国康宁公司(Corning)生产的环保型铝硅钢化玻璃。在生产材料上大猩猩玻璃与普通玻璃基本没有差别，主要是石灰石、石英砂以及硼酸钠，但是不同的在于康宁在生产时，将生产出的钠钙玻璃放臵在硝酸钾溶液中，利用硝酸钾中的钾离子将玻璃中的钠离子臵换出来，新化合物形成一层致密的加强压缩层，钾离子化学键更强。康宁在生产玻璃技术方面取得多项专利，熔融拉丝工艺高自动化生产玻璃是另一个杀手锏，生产的薄板保护玻璃具有优异的表面质量、光学透明度及内在尺寸稳定性。该制程起始于原材料混入玻璃组分中，然后对玻璃组分进行熔融和调节处理。熔融玻璃被送入“熔融封闭隔热管”，当玻璃在管道两侧均有流动时，便填埋隔热管。然后，玻璃在底部再度结合或熔融，下拉形成连续的平板玻璃。从现有的工艺看，康宁生产的玻璃已经成为最佳的外观玻璃结构件，因此材料方面的创新突破可能性较小，更多的机会将出现在加工领域。

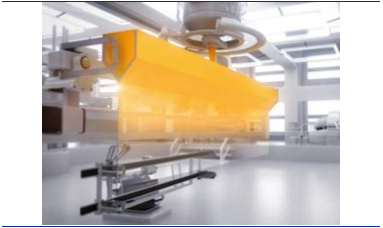

生产过程中的熔融工艺

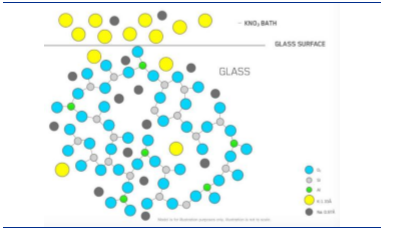

生产过程中进行离子交换

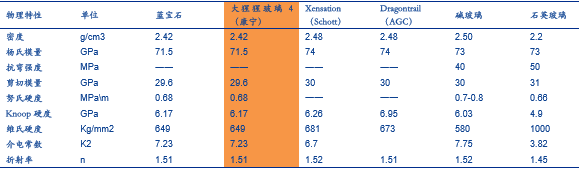

与其他材料的参数比较

就大家担心的容易跌碎的问题，玻璃材料进行了大量技术升级，能够应用于正常的外观件使用。14年推出的大猩猩玻璃4是康宁迄今为止最坚硬的产品，主要提高的就是设备跌落时的防护能力，坚韧程度比竞争对手高两倍，在相同测试中完好率达到80%，同时在耐磨性方面提升两倍。以大猩猩4代与大猩猩3代对比看，大猩猩4在0.4mm至1mm甚至更宽的厚度区间，均比大猩猩玻璃3具有更强的抗摔能力，负荷比大猩猩3更大的情况下，大猩猩4的厚度还可以减少约0.3mm。在凹陷实验中，15psi对大猩猩3造成75微米的凹陷，而同样的磨损度加在大猩猩4上只造成了35微米的凹陷。我们相信随着玻璃在外观件的应用，玻璃的技术升级不会停止，而且上一次从3代玻璃升级至4代玻璃是14年期间，因为没有发生下游应用方面的变化，因此之后两年没有显著升级，如果出现应用端的需求变化，材料供应商预计会同步升级。

大猩猩玻璃参数

调查报告玻璃外观件已经在多种智能硬件中应用，未来空间巨大，复杂结构带来空间远超目前盖板！除了传统的手机应用，伴随可穿戴设备及智能家居的发展，玻璃作为必不可少的组件，还广泛用在VR头盔、智能眼镜、智能手表、智能监控及智能家电的控制面板上。一方面，VR头盔、智能眼镜、智能手表等新兴市场还在高速增长，为玻璃需求打开新的增长空间；另一方面，传统家电像智能化转型，为玻璃带来结构性增长机会。以冰箱为例，智能冰箱可以实时监控冰箱内食物的储存模式、保险状态、冰箱温度等指标，通过冰箱外交互式面板与用户进行信息交流，玻璃正是交互式面板不可缺少的一部分。目前包括长虹、海尔、海信、LG等企业相继推出智能冰箱，据奥维云网预测到2020年智能冰箱渗透率将从现在的不到10%上升到40%，市场空间非常大。

智能硬件时代，无论是功能性还是装饰性的要求，玻璃作为外观件的趋势已经显现，特别是未来有望配合无线充电、光学传感器等应用。2013CES展中Luminae推出全球首款全玻璃键盘，索尼在今年CES展上推出玻璃扬声器GlassSound。玻璃材料具有精致、美观、立体感强等优势，被各类消费电子厂商作为展现产品特色的手段也被应用在产品外观件上。伴随玻璃与传感器和显示系统结合，智能硬件可以实现可调光、智能显示、变色车窗、玻璃显示屏等多种应用。金属外壳的一大缺点是无线充电方案较难，未来一定会是无线充电及各类无线传感器的时代，因此玻璃在电学屏蔽方面具有先天优势。

本文地址：http://www.zwzyzx.com/show-269-245185-1.html

分享到：

上一篇：玻璃应用之二：显示组件的核心材料

下一篇：3D曲面显示已经成为新品的看点

相关资讯
