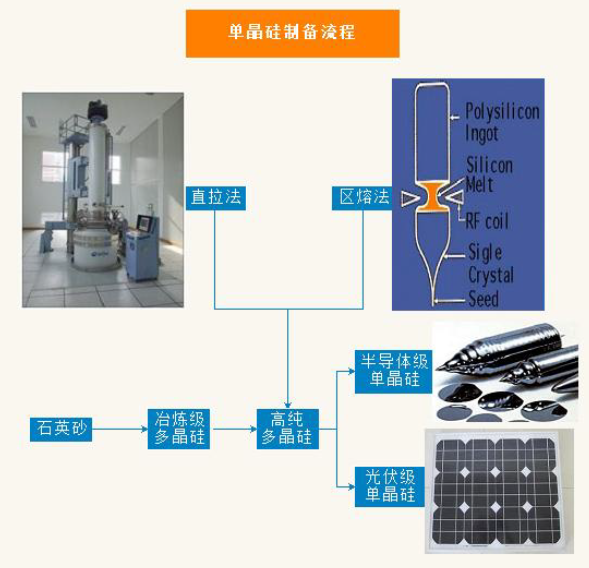

单晶硅片是单晶硅棒经由一系列工艺切割而成的，制备单晶硅的方法有直拉法（CZ法）、区熔法（FZ法）和外延法，其中直拉法和区熔法用于制备单晶硅棒材。区熔硅单晶的最大需求来自于功率半导体器件。单晶硅制备流程

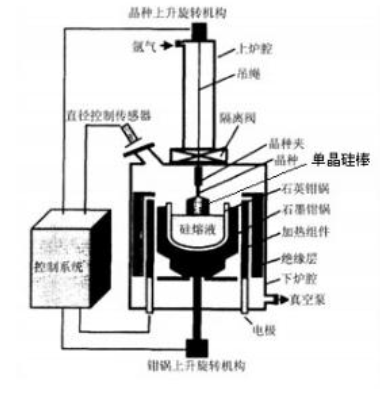

直拉法简称CZ法。CZ法的特点是在一个直筒型的热系统汇总，用石墨电阻加热，将装在高纯度石英坩埚中的多晶硅熔化，然后将籽晶插入熔体表面进行熔接，同时转动籽晶，再反转坩埚，籽晶缓慢向上提升，经过引晶、放大、转肩、等径生长、收尾等过程，得到单晶硅。直拉法单晶炉

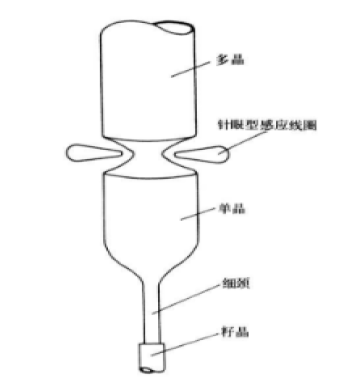

大直径硅区熔生长法

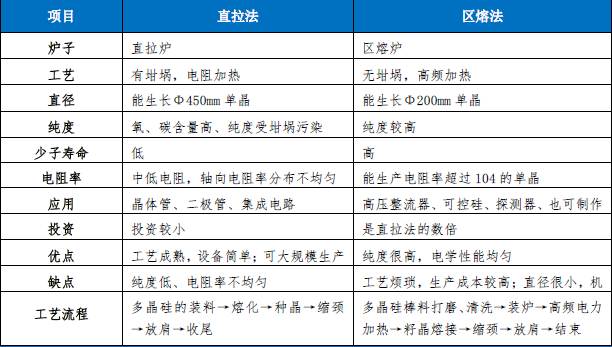

区熔法是利用多晶锭分区熔化和结晶半导体晶体生长的一种方法，利用热能在半导体棒料的一端产生一熔区，再熔接单晶籽晶。调节温度使熔区缓慢地向棒的另一端移动，通过整根棒料，生长成一根单晶，晶向与籽晶的相同。区熔法又分为两种：水平区熔法和立式悬浮区熔法。前者主要用于锗、GaAs等材料的提纯和单晶生长。后者是在气氛或真空的炉室中，利用高频线圈在单晶籽晶和其上方悬挂的多晶硅棒的接触处产生熔区，然后使熔区向上移动进行单晶生长。由于硅熔体完全依靠其表面张力和高频电磁力的支托，悬浮于多晶棒与单晶之间，故称为悬浮区熔法。直拉法和区熔法的比较
