金刚线是近年投产的新型切割工具，它是由金刚石颗粒以一定的分布密度均匀地固着在高强度钢线基体上而形成。以生产工艺划分，金刚线可以分为电镀金刚线和树脂金刚线。

金刚线主要用于光伏硅材料、蓝宝石等硬脆材料切割，而该等材料的主要传统切割方式为砂浆切割。因此，金刚线行业的市场空间主要取决于两个因素：一是金刚线对传统砂浆切割的替代程度，二是光伏行业、蓝宝石行业的发展状况。

（1）金刚线切割对砂浆切割的替代情况

硅的莫氏硬度为6.5，蓝宝石莫氏硬度为9，因此，对硅、蓝宝石等材料的物理加工工具的硬度有较高要求。硅材料、蓝宝石的传统切割工艺主要为砂浆切割，该工艺是以钢线为基体，莫氏硬度为9.5的碳化硅（SiC）作为切割刃料，钢线在高速运动过程中带动切割液和碳化硅混合的砂浆进行摩擦，利用碳化硅的研磨作用达到切割效果。金刚线切割技术是将莫氏硬度为10的金刚石颗粒以电镀金属沉积或者树脂结合的方法固着于钢线基体上，钢线的高速运动带动金刚石以同样的速度运动，直接产生切割能力。

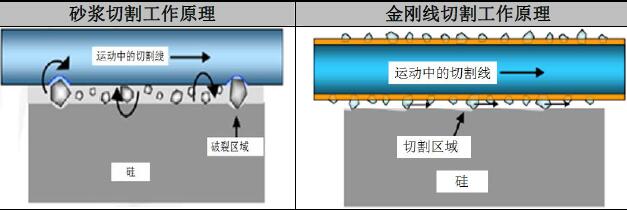

砂浆切割是游离磨料切割，其磨料（切割液和碳化硅混合形成的砂浆）随着高速运动的切割线而“滚动-嵌入”切割线和硅材料之间达到切割效果。金刚线切割是固定磨料切割，是将磨料（金刚石颗粒）直接固着于切割线，并随着高速运动的切割线直接划过硅材料以达到切割效果。两种切割技术对比如下图所示：砂浆切割工作原理金刚线切割工作原理

相较于传统切割工艺，金刚线切割技术具有以下方面的优势：

①切割效率高。切割效率高主要来源于其技术特点：第一，金刚线采用固定方式结合金刚石，相比砂浆线处于游离状态的磨料，不仅参与磨削切割的金刚石更多（漏损少），而且减少了磨料之间的相互磨损。第二，金刚石硬度高，耐磨损能力强，从而切削和使用寿命更长。第三，金刚线固着的金刚石的运行速度与切割线一致，而游离状态的砂浆运行速度低于切割线。

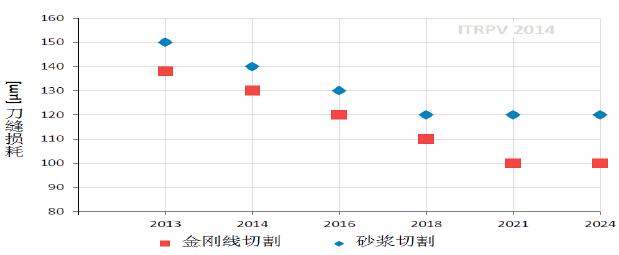

②材料损耗少、出片率高。切割线线径越大造成切割时刀缝越大从而导致材料损耗越多，而切割线的线径是裸线径与磨料/刃料直径之和。金刚线因切割能力强，其镀层比切割液与碳化硅混合形成的砂浆要小薄，从而造成的刀缝损耗较小。另外，金刚线切割造成的损伤层小于砂浆线切割，有利于切割更薄的硅片。更细的线径、更薄的切片有利于降低材料损耗，提高硅片的出片率。金刚线切割与砂浆切割刀缝损耗情况对比及预测如下图所示：

③环境污染较小。砂浆切割会产生大量晶硅切割废砂浆，废砂浆含碳化硅、聚乙二醇、硅粉和金属粉末成分，环境威胁较大，其中部分粒径小于0.15μm的硅粉与水或潮湿空气接触时会快速反应并释放出易燃气体H2（氢气）和热量，如不进行妥善利用、处置会造成严重污染。金刚线使用水基磨削液（主要是水），有利于改善作业环境，同时简化洗净等后道加工程序。

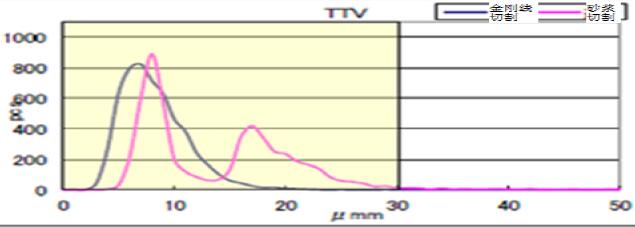

④产品质量提升。金刚线切割减少了加工损伤层（deterioratedlayer），而且精度保持稳定，产生TTV小（总厚度变化,硅片表面特定测量点的最大值和最小值之差）。

⑤运营成本下降。金刚线切割的设备占用资本、空间占用、人力和电力占用均有下降，整个生产流程更加简化，从而降低运营成本。

正是因为有上述优势，而且销售价格最近几年持续下降，金刚线切割对传统砂浆切割的替代正在快速推进，尤其是单晶硅新增产能，基本是使用金刚线切割工艺。金刚线主要用于蓝宝石开方和切片，硅芯切割，硅锭（含多晶硅锭、单晶硅锭）开方和截断、单晶硅切片等领域，各细分领域的替代程度存在一定差异。

①蓝宝石开方、切片市场，金刚线切割已基本替代传统切割技术。金刚线较早应用于蓝宝石加工，主要原因是蓝宝石的硬度仅次于金刚石，对切割加工工具的硬度要求极高。金刚线以硬度最高的金刚石作为切割磨料，因此在蓝宝石切割市场有不可替代的高效、经济优势。

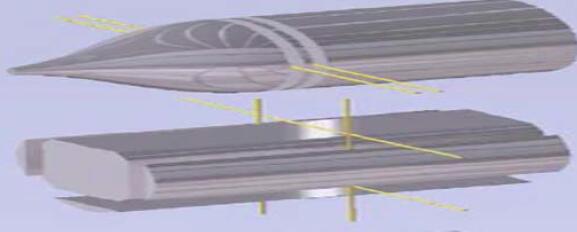

②硅的开方和截断市场，金刚线已成为主流切割工艺。硅的开方、截断是指将成型多晶或单晶硅材料用物理方式切割形成长方体硅锭的过程。其中，单晶硅截断、开方示意图如下所示：

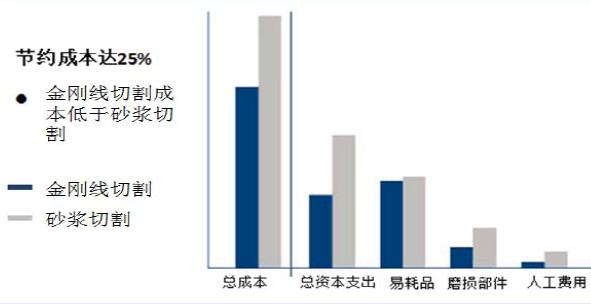

硅的开方和截断对加工精细程度要求较低，线痕等问题影响较小，因此金刚线切割技术相对于砂浆切割技术有较大竞争优势。金刚线切割技术与砂浆切割技术进行硅的开方、截断的成本对比图如下：

③单晶硅切片市场，金刚线正在快速替代传统切割工艺。金刚线用于切割单晶硅有提高切割效率、降低材料损耗、增加出片率、减少污染等优点，因此正快速替代传统切割工艺。单晶硅龙头企业隆基股份金刚线切片技术已经在全厂范围内加速推广，其投资的“银川隆基年产2GW切片建设项目”已全部采用金刚线切片工艺。

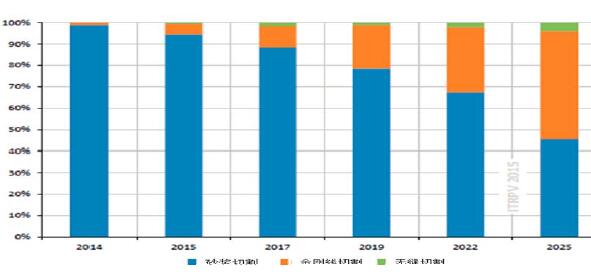

④多晶硅切片市场，金刚线切割技术目前只有小规模使用。多晶硅切割使用金刚线主要有两个技术问题，一是铸锭晶体的异质节点会导致断线的问题，二是金刚线切割的损伤层比较浅，使得传统的HF/HNO3制绒技术不能产生良好的光学性能。目前业界正在推动上述问题的解决，并有一定进展。根据国际光伏技术路线图（ITRPV）2015年报告，2014年金刚线切割工艺已在多晶硅切片市场得到小规模应用，并预测未来十年应用规模将逐步增长（见下图）。
