载波通信产品于智能用电信息采集系统中的应用

来源：中为咨询网www.zwzyzx.com 【日期：2015-04-09 16:13:14】【打印】【关闭】

相关报告

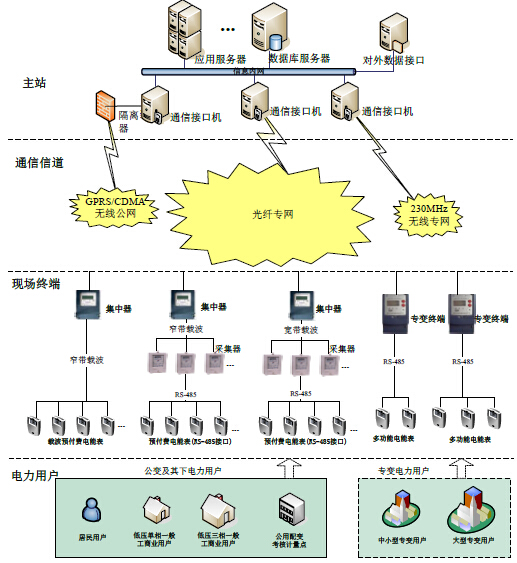

智能用电信息采集系统结构图

智能用电信息采集系统主要由主站、通信信道、现场终端和电力用户四部分组成。主站建设于电网公司后台，通过通信接口接收数据并存储于服务器，实现数据分析处理、实时监控及下达指令等远程管理功能。现场终端根据不同电力用户采取不同通信方式，实现用户用电数据量的采集及电网公司指令的双向传输。

（1）适用于公变及其下电力用户的现场终端

低压电力线载波通信技术主要针对居民用户及低压一般工商业用户等公变及其下电力用户，应用于现场终端。居民用户及低压一般工商业用户等公变及其下电力用户的现场终端存在“全载波”和“半载波”两种组网模式，构成主要包括电能表、采集器和集中器。电能表为用来计量用户消耗电能的仪表，根据采用的通信技术不同，连接于采集器或集中器；采集器主要用于采集多个或单个电能表的电能信息,并可与集中器交换数据；集中器是收集各采集器或电能表的数据，并进行处理储存，同时能和主站进行数据交换的设备。

“全载波”模式：该模式下的电能表为载波式智能电能表。载波式智能电能表同时具备普通电能表电能量数据计量功能和电力线载波通信功能。受制于电力线载波通信传输距离短，载波电能表与电网公司后台从事数据处理的主站系统无法直接实现数据传输与交换，因此约每100台载波电能表须配备一台集中器汇总数据，载波电能表与集中器通过电力线载波通信实现数据传输与交换，并经过GPRS、光纤等通信信道与电网公司主站系统实现数据传输与交换。

“半载波”模式：该模式下的电能表为非载波式智能电能表。由于载波式智能电能表价格较高，在一些居民住户集中的小区，采用“全载波”模式实现用电信息采集并不经济，因此通过新布RS485专用通信线路连接电能表实现电能量数据采集，即电能表采集用户电能量信息后通过RS485接口方式传递至采集器（每个采集器可接受多个电能表传输的信息），采集器搜集数据后通过电力线载波通信的方式将数据汇总至集中器（每个集中器可接受多个采集器传输的信息），集中器汇集数据，经过GPRS、光纤等通信信道与电网公司主站系统实现数据传输与交换。“半载波”模式为RS485及载波通信技术混合的抄表模式。

“全载波”模式下所使用的载波式智能电能表和集中器，以及“半载波”模式下所使用的采集器和集中器，均内嵌有载波通信芯片。

（2）适用于专变用户的现场终端

专变用户的现场终端系统结构与适用于公变及其下电力用户的现场终端的“全载波”模式相似，主要将“全载波”模式下的集中器替换为具有宽电压适应性的跳闸回路断线监测功能的专变采集终端。

2013年，国家电网对2009年发布的《电力用户用电信息采集系统功能规范》Q/GDW37X系列标准进行了整体修订，使用电信息采集系统的产品系列分类更加合理科学，同时对集中器和专变采集终端的共性进行了总结，使集中器和专变采集终端可以使用相同的设计和生产平台，方便了相关设备制造供应商的研发、生产及管理。
