柔性衬底是柔性电子器件的重要组成部分，也是柔性电子器件中与传统电路的最大区别。柔性衬底材料的不断优化和完善，促进了柔性LCD及OLED、柔性太阳能电池板、电子皮肤等领域的发展。柔性衬底材料需要具备以下几个条件：

（1）具有良好的透光性，500nm以上波长的透光率超过90%；

（2）要有良好的耐热性，为满足磁控溅射等工艺条件的需要，玻璃化转变温度应该在250℃以上，并能保持良好的机械强度；

（3）衬底和薄膜间要有一定的亲和性，这影响到薄膜在衬底上的附着性。

目前柔性衬底主要包括塑料衬底和不锈钢衬底及玻璃衬底三类，不锈钢柔性衬底透过率较低且价格较高，但耐热性能远高于塑料衬底，不锈钢柔性衬底一般局限于应用在透过率要求不是很高、屏幕较小的柔性发光显示中。研究报告玻璃实现超薄化后将具备可挠曲性成为一种理想的柔性衬底，但超薄玻璃韧性较差，容易出现裂缝，目前技术尚成熟。塑料薄膜将是目前以及可见未来中使用最为广泛的柔性衬底，主要具备价格低廉、质量轻、柔性好、耐用等特点。

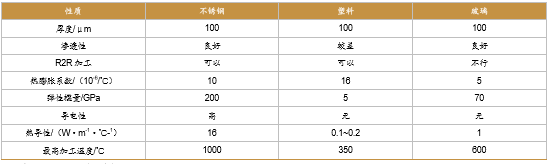

各类材质衬底的性能比较

塑料衬底中，主要包括半结晶热塑性聚合物，如PET、PEN、PEEK；非结晶聚合物，如PC和PES；非结晶高玻璃化转变温度聚合物，如PAR、PCO、PI等。PI薄膜作为新型高性能塑料薄膜，用于塑料衬底综合性能优势明显，目前使用最为广泛。

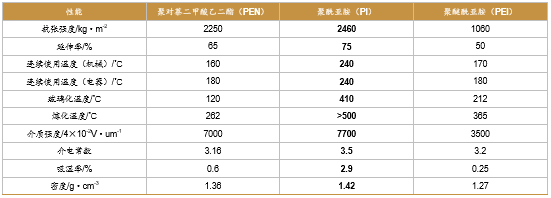

柔性塑料衬底材料的性能比较

根据权威机构IHS的估计，行业研究到2022年柔性显示屏幕的市场规模将由2016年的37亿美元增至155亿美元，增长率将超过300%，并且到2020年，柔性屏幕的营收将占到显示屏市场总营收的13%。与此同时，到2020年，柔性衬底的市场空间也将达到5亿美元，其中超过95%的市场将由塑料衬底所占据。我们认为PI薄膜作为目前最为合适的柔性屏幕衬底，未来将独享行业红利，至2020年使用量将超过1000吨/年，市场容量有望达到30亿元人民币。

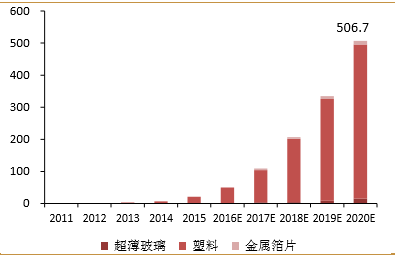

柔性屏幕全球市场预测
