标准与校验装置工作原理情况介绍

来源：中为咨询网www.zwzyzx.com 【日期：2015-01-14 16:24:51】【打印】【关闭】

相关报告

电能表标准与校验装置是用来对电能表进行检定的计量标准器具，是确保电能计量量值准确、统一，保障电能计量装置安全可靠运行的关键，是电力生产和销售产业链中不可或缺的重要环节。基本的电能表标准与校验装置由以下几部分构成：

1、标准功率电能表

标准功率电能表（以下简称“标准表”）是比被检表准确度高一至二个等级的电能表，用作被检表检定的参照标准。标准表技术是电能表检定技术的核心环节之一，占领高准确度标准功率电能表的技术高地是电能表标准与校验装置企业提升市场竞争力的重要目标。

目前，我国电能表标准与校验装置准确度已经达到很高的水平，国内企业生产并广泛使用的标准表最高准确度为万分之二级，但万分之一级、十万分之五级的超高准确度标准表仍然依赖进口。国内已有个别企业研制出万分之一级标准表，但其可靠性和稳定性还需要进一步验证，目前尚未得到市场的普遍认可。

2、精密测试电源

测试电源是为检定工作提供幅值、相位和频率稳定且可设、可调的工频正弦交流电流、电压信号的精密电源装置。精密测试电源技术是电能表检定技术的核心环节之一，在保证信号质量的前提下尽量提高电源输出功率和带载能力，可有效提升检定装置的工作效率，从而使产品具有更强的市场竞争力。

3、控制和数据处理系统

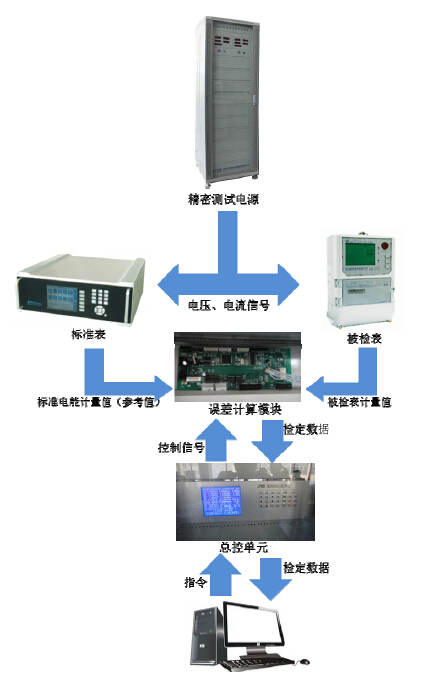

数据处理系统通过由半导体元器件组成的功能电路实现被检信号与标准信号的比对，计算并显示误差。通常情况下，控制系统由总控单元和计算机组成，操作人员可通过人机交互软件实现检定过程的控制和数据读取工作。基本的电能表检定系统结构如下图：

精密测试电源输出幅值、相位和频率可调的电压、电流信号分别输入标准表和被检表，标准表通过乘法和积分运算生成标准电能数据，被检表同时对相同电压电流信号在相同时间区间的电能进行计量。标准表和被检表两组电能数据同步输入误差计算模块，通过比较运算得出被检表的计量误差。误差数据通过总控单元传输到外部计算机。
