标准板翅式换热器相关情况介绍

来源:中为咨询网www.zwzyzx.com 【日期:2015-04-14 16:52:27】【打印】【关闭】
板翅式换热器是一种以翅片为传热元件的换热器,具有传热效率高、结构紧凑、重量轻、体积小等特点,广泛应用于工程机械、空气压缩机、液压系统、电力系统、轨道交通系统、空分设备、食品、医药及化工等多个领域。板翅式换热器的具体结构形式很多,其最基本的结构单元为芯体单元,按照芯体单元结构的区别,可分为标准板翅式换热器、管带式换热器、层叠式换热器。

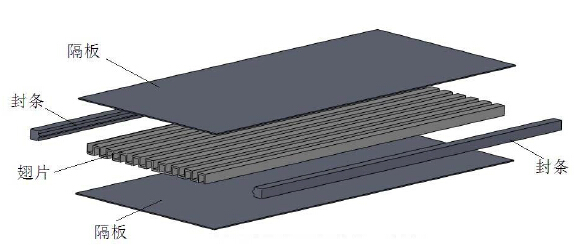

标准板翅式换热器的芯体单元由隔板、翅片及封条组成,在两块隔板间夹入波纹状或其他形状的金属翅片,两边以封条进行密封,从而形成一个密闭通道,这样就构成了一个换热基本单元——芯体单元,如下图所示:芯体单元结构图

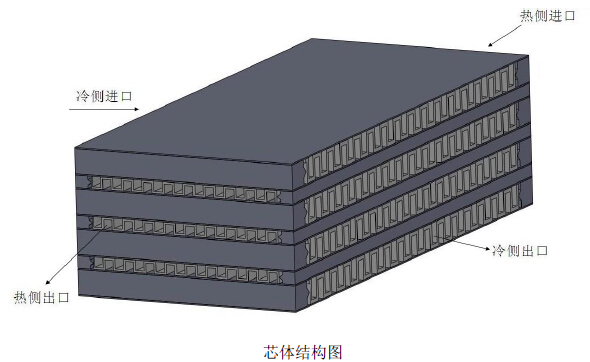

若干个芯体单元按照一定顺序进行叠积,从而形成两组或多组相对独立的通道,并以钎焊固定,就构成了换热器的核心部件——芯体,如下图所示:芯体结构图

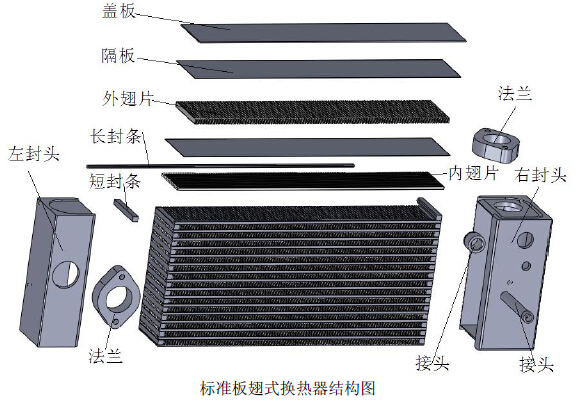

将芯体与封头、法兰及接头焊接为一体,即构成了一个完整的标准板翅式换热器,如下图所示:标准板翅式换热器结构图
