有源相控阵雷达（AESA）与无源相控阵雷达的比较

来源：中为咨询www.zwzyzx.com 【日期：2016-05-30 14:42:19】【打印】【关闭】

相关报告

数据更新中...

所谓有源和无源是针对相控阵雷达天线而言。“有源”的含义是辐射的功率在雷达天线本身的辐射组件内产生，即相控阵天线孔径的每一单元皆由有源的发射/接收组件(T/R组件)构成，每一个T/R组件都能自己产生、接收电磁波。而无源相控阵雷达则是使用统一的发射机和接收机，外加具有相位控制能力的相控阵天线而成，而天线本身不能产生雷达波。因此有源相控阵雷达在频宽、信号处理和冗余度设计上都比无源相控阵雷达具有巨大优势。

有源相控阵雷达与无源相控阵雷达原理框图

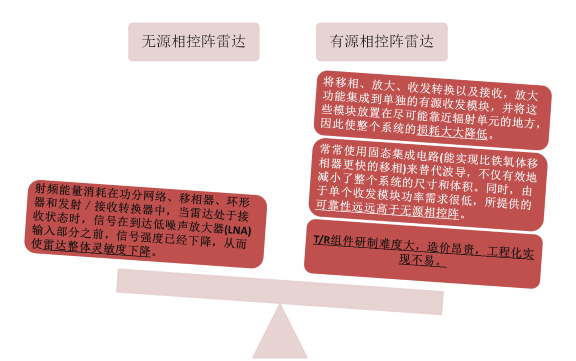

有源相控阵雷达与无源相控阵雷达优缺点对比

无源相控阵雷达常被作为成本可承受的折中方案，而有源相控阵雷达以其显著的技术特点及难以估量的潜在优势为现代雷达的发展开辟了一条新的途径。它综合了脉冲多普勒、单脉冲、脉冲压缩及捷变频等多种雷达体制的优势，是集现代相控阵理论、超大规模集成电路、高速计算机、先进固态器件及光电子技术于一身的高技术产品。只有有源相控阵雷达才能同时满足雷达的探测距离、数据更新率、多目标跟踪及测量精度等众多需求。有源相控阵雷达代表了相控阵雷达的发展方向，成为现代雷达发展的主流。

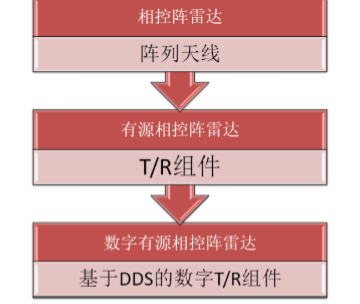

相控阵雷达的技术衍进路线
