按照工厂自动化的层级,或者按照系统架构来分,从底层向上层,可分为五层架构:执行层/设备层、控制层、运营层、管理层、企业层。不同机构给出的名称不尽相同,但内容基本一致。

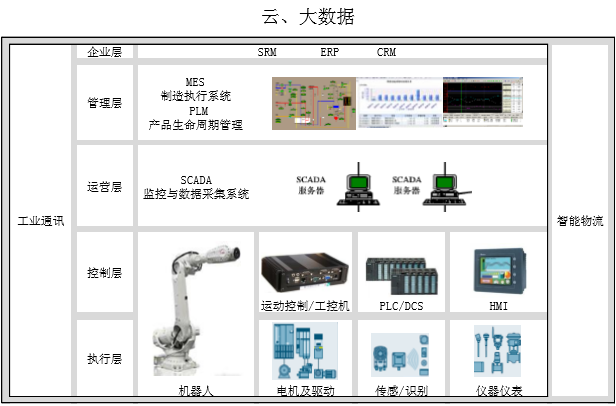

智能制造的五层架构体系

执行层/设备层主要是在工厂中运转的底层硬件:比如传感器、伺服及驱动、变频器、输送线、仪器仪表等等。
控制层主要是控制底层硬件运转的软硬件:比如DCS/PLC、运动控制、工控机、HMI等。
其中,机器人由于既需要有伺服等运动部件,又有控制柜等控制部件,所以跨越执行层/设备层与控制层。
运营层主要是SCADA,管理层主要是MES、PLM,企业层主要是ERP、SRM、CRM。
五层架构之内,彼此通讯,故需要工业通讯系统。主要是指工业总线和工业以太网。
五层架构之外,有一类特殊的自动化系统,即物流自动化。由于物流自动化相对工厂自动化自成体系,并且在整个智能制造过程中都涉及到物料转运及规划,故也是智能制造中至关重要的一环。
控制层主要是控制底层硬件运转的软硬件:比如DCS/PLC、运动控制、工控机、HMI等。
其中,机器人由于既需要有伺服等运动部件,又有控制柜等控制部件,所以跨越执行层/设备层与控制层。
运营层主要是SCADA,管理层主要是MES、PLM,企业层主要是ERP、SRM、CRM。
五层架构之内,彼此通讯,故需要工业通讯系统。主要是指工业总线和工业以太网。
五层架构之外,有一类特殊的自动化系统,即物流自动化。由于物流自动化相对工厂自动化自成体系,并且在整个智能制造过程中都涉及到物料转运及规划,故也是智能制造中至关重要的一环。
