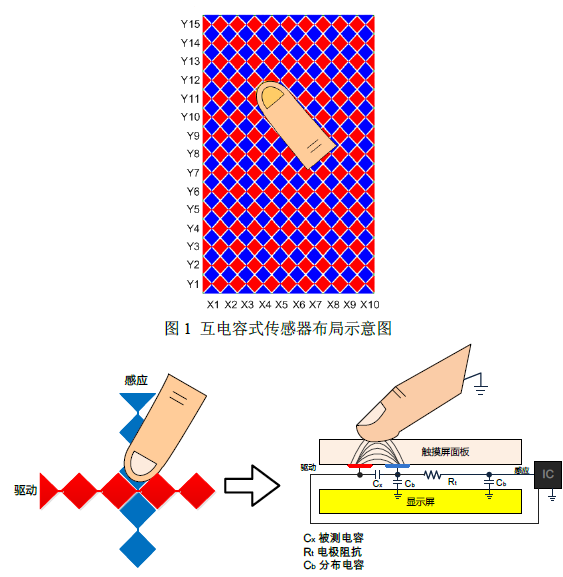

电容屏触控芯片对互电容式传感器起检测和控制作用,其工作原理为:互电容式触摸屏在玻璃表面用透明ITO导电材料制作成横向(X)与纵向(Y)电极阵列(如下图1),纵横电极相互之间构成电容。当手指触摸电容屏表面时,由于人体影响了纵横电极之间的电场,从而改变了这两个电极之间的电容(如下图2)。芯片工作时,驱动电极依次输出特定的激励信号,感应电极同步检测所接收到的信号,由此可以得到所有电容的大小,即一组表征电容屏互电容大小的二维矩阵数据,根据该矩阵的数据变化计算出手指的坐标,即触摸点。同时,由于检测数据是二维的,因此可以真实反映多个触点的数据变化,从而实现多点触控。
