（1）表面电容式

表面电容式触摸屏是通过电场感应方式感测屏幕表面的触摸行为。它的面板是一片涂布均匀的ITO层，面板的四个角各有一条出线与控制器相连接，工作时触摸屏的表面产生一个均匀的电场。

当接地的物体触碰到屏表面时，电极就能感应到屏表面电荷的变化，确定触碰点的坐标。表面电容式触摸屏使用寿命长、透光率高，但是分辨率低、不支持多点触控，目前主要应用于大尺寸户外触摸屏，如公共信息平台（POI）及公共服务（销售）平台（POS）等产品上。

（2）投射式电容屏

投射电容式触摸屏利用的是触摸屏电极发射出的静电场线进行感应。投射电容传感技术可分为两种：自我电容和交互电容。

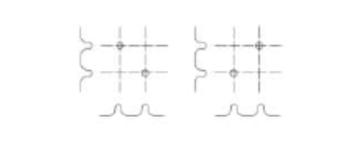

自我电容又称绝对电容，它把被感觉的物体作为电容的另一个极板，该物体在传感电极和被传感电极之间感应出电荷，通过检测该耦合电容的变化来确定位置。但是如果是单点触摸，通过电容变化，在X轴和Y轴方向所确定的坐标只有一组，组合出的坐标也是唯一的；如果在触摸屏上有两点触摸并且这两点不在同一X方向或者同一Y方向，在X和Y方向分别有两个坐标投影，则组合出4个坐

标。显然，只有两个坐标是真实的，另外两个就是俗称的“鬼点”。因此，自我电容屏无法实现真正的多点触摸。

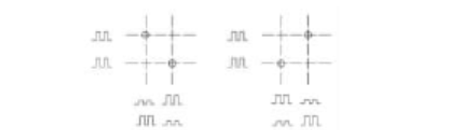

交互电容又叫做跨越电容，它是通过相邻电极的耦合产生的电容，当被感觉物体靠近从一个电极到另一个电极的电场线时，交互电容的改变会被感觉到，当横向的电极依次发出激励信号时，纵向的所有电极便同时接收信号，这样可以得到所有横向和纵向电极交汇点的电容值大小，即整个触摸屏的二维平面的电容大小。当人体手指接近时，会导致局部电容量减少，根据触摸屏二维电容变化量数据，可以计算出每一个触摸点的坐标，因此屏上即使有多个触摸点，也能计算出每个触摸点的真实坐标。

在上述两种类型的投射电容式传感器中，传感电容可以按照一定方法进行设计，以便在任何给定时间内都可以探测到手指的触摸，该触摸并不局限于一根手指，也可以是多根手指。2007年以来苹果公司iphone、iPad系列产品取得的巨大成功，投射式电容屏开始了喷井式的发展，迅速取代电阻式触摸屏，成为现在市场的主流触控技术。
