如果将手机屏幕按照材质分类，市场上较为常见的智能手机屏幕有LCD和OLED两大类。如果按照显示技术的驱动方式划分，有无源矩阵和有缘矩阵两类。当外接电流通过时，液晶的排列方式发生改变，当电流停止后，若液晶排列方式不归原位则称为有源矩阵，若立即回复原位（需再次充电才能排列）的称为无源矩阵。市场上比较常见的TFT是一种有源矩阵液晶显示器AMLCD。三星的AMOLED则为有源矩阵OLED。

LCD与OLED的根本区别在于发光方式：OLED自发光，而LCD需要背光板照射。这也导致了LCD的可视角度比OLED差，果没有处于最佳的可视角度内，LCD屏幕的颜色和亮度会有误差。OLED省掉了背光模块及彩色滤光片，工艺比LCD的简单，显示效果更明亮和细腻，理论上更省电。所以OLED具有构造简单、自发光、对比度高、厚度薄、视角广、反应速度快等优点。

目前比较普遍的看法是OLED的技术为先进，很可能是将来的发展方向，但目前技术很不成熟。
TFT屏的技术也未必落后。IPS能有效改善TFT屏幕的可视角度，NOVA提高了屏幕亮度及对比度，并改善耗电情况。所以目前TFT屏仍占有智能手机屏幕的大部分份额。

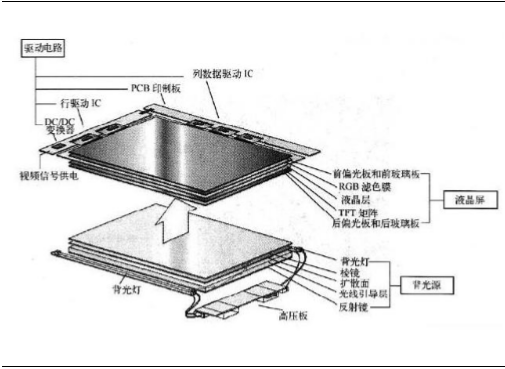

TFT-LCD结构图

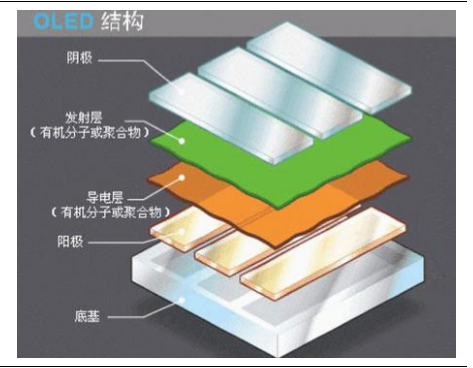

OLED结构

IPS技术由日立2001年推出。IPS硬屏具有响应速度快、可视角度宽（可达178度）、色彩还原真实、动态效果稳定等优点。ASV技术由夏普公司开发推出，增加了亮度、可视角和对比度。NOVA技术由LG推出，具有最高的亮度和纯白色调。

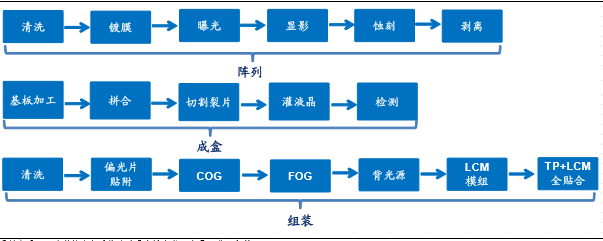

液晶显示模组生产工序

虽然TFT-LCD具有不同技术与效果，但同处于TFT的结构方式，对于组装设备来说，变化并非显著。一般来讲，显示模组需要将显示面板与集成电路、驱动芯片、印刷电路板等组件进行热压绑定，并与显示面板上的线路进行连接，再搭配背光源组成显示模组。生产过程主要分为三大工序：阵列、成盒以及模组组装。相关的设备如LCD端子清洗机，COG绑定机、FOG绑定机等贴合组装类设备等。

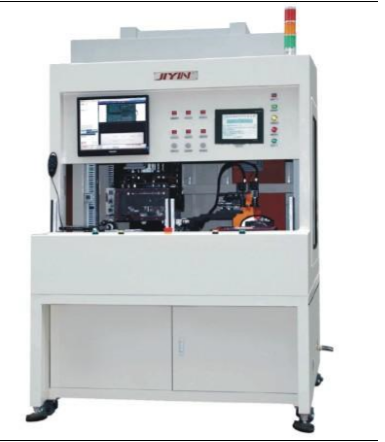

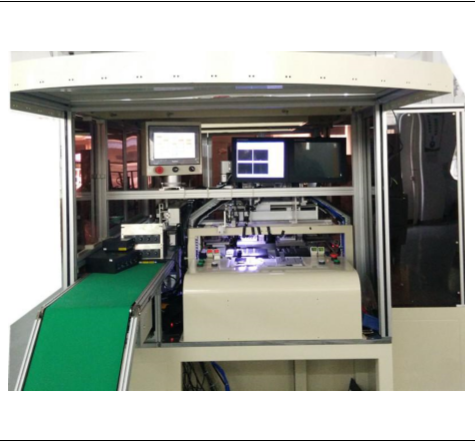

鑫三力全自动背光组装机
