1、何谓OLED？

OLED是OrganicLight-EmittingDiode的缩写，即有机电激发光显示，该技术由美国柯达公司的邓青云博士在1979年发现，在1997年日本先锋公司首次将单色的OLED应用在汽车音响面板上，开启了OLED产业化的突破口。OLED技术具有自发光的特性，采用非常薄的有机材料涂层和玻璃基板，可以应用于显示及照明领域。

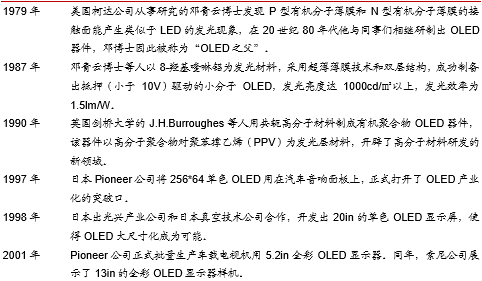

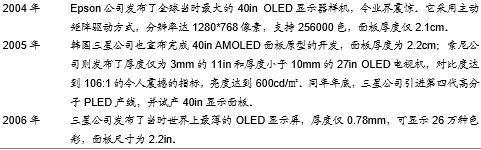

OLED的发展历程

2、OLED的结构和工作原理

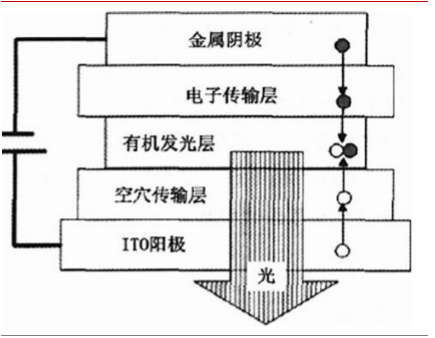

OLED的结构如图所示，通常用ITO导电薄膜做阳极，金属材料做阴极，中间沉淀一层有机发光材料作为发光层。研究报告当OLED接通电源之后，金属阴极会产生电子，而ITO阳极会产生空穴，在电场力的作用下，电子和空穴分别通过各自对应的传输层在有机发光层结合，形成激子，激子激发发光分子使得发光分子的能量提高，处于激发状态，而处于激发状态的分子则会释放光子以回到稳定状态。发光层材料的成分不同，所发出光的颜色也就不同，因此通过选择不同的发光材料，可获得红、蓝、绿，实现全彩显示屏。

OLED的结构

3、OLED的核心工艺

OLED的制造流程大致可以分为三个部分，其中部分环节与TFTLCD的制备具有相似之处：

制备玻璃基板：采用导电和透光性良好的ITO玻璃，进行光刻工艺

涂敷有机薄膜：完成这一流程的方法有真空热蒸镀（VTE）、有机气相沉淀（OPVD）和喷墨打印，其目的是在玻璃基板上形成有机薄膜和金属材料的阴极

封装测试：

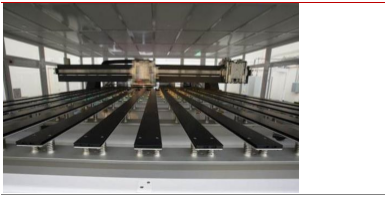

涂敷有机薄膜是OLED制造过程中最核心的环节，目前主要的方法有真空热蒸镀法、有机气相沉淀法、喷墨打印法：

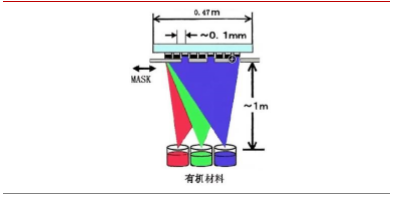

真空热蒸镀：是小分子OLED的标准淀积工艺，调查报告目前使用寿命最长的OLED通常都是使用真空热蒸镀工艺制成的。该工艺是将位于真空腔体内的有机物分子轻微加热，然后这些分子以薄膜的形式凝聚在温度较低的基层上，由于有机分子在向基层运动过程中可能发生碰撞，改变原来的运动轨迹，因此在基层上的沉积速度不均匀，可能形成不规则排列，导致缺陷或真空，因此该工艺相对成本高，效率低。

真空热蒸镀法
