液晶显示的原理
相关报告
- 中国OLED行业市场深度调查研究及投资咨询报告(2018-08-09)
- 2016-2022年中国DVR芯片区域行业市场调查研究及发展分析报告(2015-11-16)
- 2015-2020年中国LED电子显示屏行业市场调查研究及投资发展分析报告(2015-06-15)
- 2014-2018年中国LED设备行业市场深度调查研究及投资前景咨询研究报告(2014-01-16)
- 2015-2019年手机显示屏项目商业计划书(2014-11-12)
- 2015-2020年中国发光二极管显示屏行业深度调研及市场投资发展研究报告(2015-08-04)
- 2016-2022年中国OLED区域行业市场调查研究及发展分析报告(2015-11-05)
- 2015-2020年中国OLED寿命检测系统行业市场重点层面调查研究报告(2015-08-31)
- 2015-2019年中国发光二极管显示屏业兼并重组及投资建议研究分析报告(2014-11-17)
- 2015-2020年中国DVR芯片行业市场主要领域调查分析报告(2015-09-16)
以最简单的TN型LCD液晶显示器为例,简单而言,其结构就是在上下两片栅栏相互垂直的偏光板之间充满液晶,如图2所示,栅栏的作用主要是使得通过的光波动方向单一化,当液晶层两端加上电压之后,液晶分子的排列会发生转动,从而使得通过一端偏光板后的光线发生旋转,进而有可能透过另一端的偏光板。

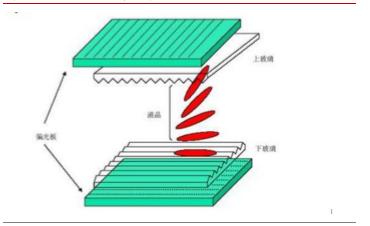

TN型LCD的结构

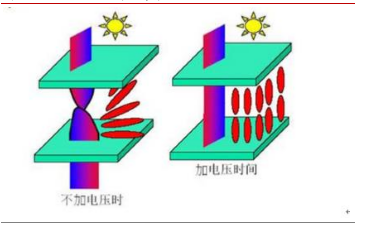

TN型LCD的工作原理

研究报告根据无电压时液晶分子排列的旋转角度可以将液晶显示技术分为TN型LCD、HTN型LCD和STN型LCD,三者的液晶分子的旋转角度分别为90°、110°~130°和270°。相比而言,TN型的灰阶变化可达到64~256个,而STN仅能达到16个,此外TN的反应时间多为30~50ms,而STN多在100ms。
