液晶显示器用光学膜片是液晶模组的重要构成部分

您当前位置：首页 > 行业分析 > IT通讯 > 　正文

来源：中为咨询网www.zwzyzx.com 【日期：2014-11-01 00:54:36】【打印】【关闭】

相关报告

2015-2020年中国扩散膜行业运行研究及市场投资发展分析报告(2015-06-15)
2014-2018年中国扩散膜行业市场发展研究及投资前景分析报告(2014-09-17)
2015-2019年中国反射膜行业市场深度调查分析及投资战略研究报告(2014-11-20)
2015-2019年中国扩散膜业兼并重组及投资建议研究分析报告(2014-11-14)
2015-2019年扩散膜项目商业计划书(2014-11-13)
中国光学膜行业市场深度调查研究及投资咨询报告(2018-08-02)
2015-2019年中国反射膜行业市场深度剖析及投资前景趋势研究报告(2014-11-20)
2014-2018年中国扩散膜行业市场深度调查分析及投资战略研究报告(2014-09-17)
2015-2020年中国反射膜行业市场重点层面调查研究报告(2015-10-14)
2015-2019年中国反射膜行业市场发展研究及投资前景分析报告(2014-11-20)

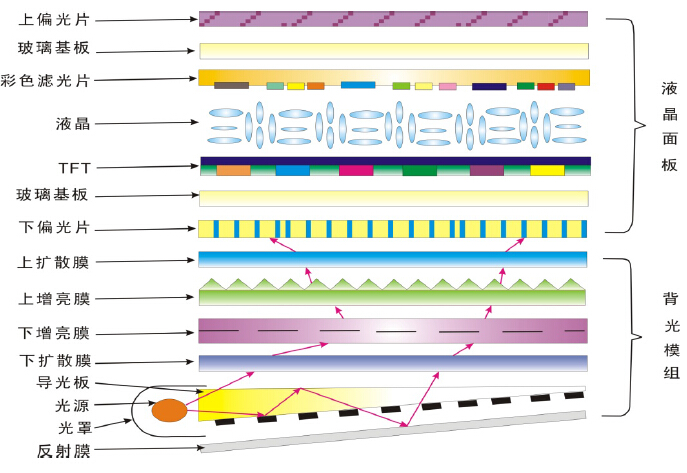

液晶模组一般由液晶面板和背光模组构成，由于液晶面板中的液晶本身不自发光，所以必须提供外加光源以达到显示效果，而背光模组就是液晶面板实现图像显示的光源提供器件。液晶模组的构造图如下所示：

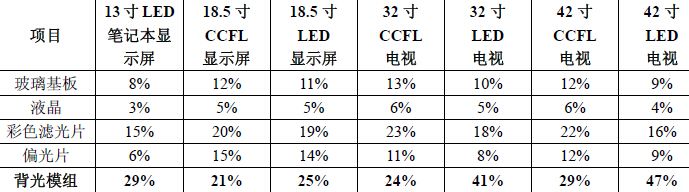

在成本构成上，以 42 寸TFT-LCD（LED）液晶面板为例，背光模组约占液晶模组总成本的47%。不同液晶模组的成本结构

背光模组通常由背光源（CCFL或LED）、反射膜片、导光板、扩散膜片、增亮膜片及外框等组件组成，其基本原理是将CCFL或LED提供的“点光源”或“线光源”，透过层层光学膜提高发光效率，并转化成高亮度且均匀的面光源。近年来，随着液晶模组成本降低及结构简化的需求日益增加，市场上也陆续推出了兼具扩散膜和增亮膜功能的微透镜光学膜（Microlens Film）和具有更好增亮效果的双增亮膜（Reflective Polarizers或DualBrightness Enhancement Film)，以满足不同的液晶模组设计需求。

在背光模组的光学膜片常见架构中，通常由“1张反射膜+1张下扩散膜+2张增亮膜+1张上扩散膜”组成，其中，反射膜一般置于背光模组的底部，主要用于将射出导光板底部的光线反射回导光板内，使其能够集中从正面投射，减少光线流失，增加背光模组的光源效率；下扩散膜贴近导光板，用于将导光板中射出的点光源转换成均匀分布、模糊网点的面光源；增亮膜位于下扩散膜之上，其主要是借由光的折射与反射原理，利用棱形结构的涂层面修正光的方向，将光源散射的光线向正面集中，并且将视角外未被利用的光通过光的反射实现再循环利用，减少光的损失，同时提升整体辉度与均匀度，达到增亮的效果；上扩散膜位于背光模组的最上侧，具有高光穿透能力，起到改善视角、增加光源柔和性，兼具扩散及保护增亮膜的作用。在实际的背光模片架构方案设计中，

光学膜使用的种类和张数并非是一成不变的，通常设计者会在需求、性能和成本上综合考虑，选用最合适的背光模片架构方案。受终端消费类电子产品应用领域广泛的影响，同时终端客户在设计具体液晶显示产品的尺寸、型号时会对其市场定位、成本控制进行差异化考虑，并将通过调整背光模组里不同的背光模片架构方案来实现不同的亮度增益效果。例如，在液晶电视中，考虑到会有不只一个人观看屏幕，背光模片架构方案一般会使用棱镜方向水平的增亮膜来保证水平视角，同时使用高效率反射膜和反射型增亮膜得到更高的光学增益。

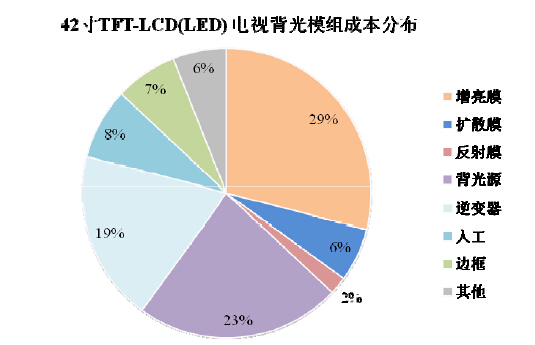

光学膜（增亮膜、扩散膜及反射膜）作为背光模组的核心元件，在背光模组成本中占比最高。以42寸TFT-LCD(LED)电视为例，光学膜占背光模组成本的37%，同时背光模组占液晶模组的47%，故光学膜合成本合计占液晶模组总成本的17%左右，是液晶模组的重要构成部分。
