同轴电缆和数据电缆（对称电缆）在基本结构上有一定差异，但主要都是由导体、绝缘层、护套组成。

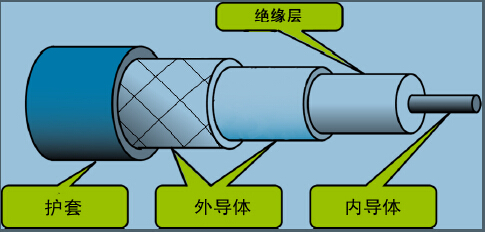

（1）同轴电缆

同轴电缆由内导体、绝缘层、外导体（屏蔽层）及护套四个部分组成，其内导体和外导体共用同一轴心，因此得名为同轴电缆。

①内导体

内导体主要作用是传输高频电流。高频电流在导体中传播具有趋肤效应，因此，内导体可以用空心金属管或金属芯外表面镀铜等导电较好的金属制成。通常，小线径同轴电缆内导体是铜线或铜包钢线，大线径同轴电缆的内导体为铜管。导体质量的高低对信号传输质量有显著影响，一方面，导体的电阻会导致信号的衰减，另一方面，其表面的不均匀会降低回波损耗绝对值。因此无杂质、表面干净、平整、光滑、直径稳定的内导体材料能够提高同轴电缆的电气性能。

②绝缘层

绝缘层主要在内导体与外导体之间起耐压绝缘作用，阻止沿径向的电流漏损，同时对内、外导体起支撑稳固作用，使整个电缆构成稳定整体。绝缘层通常采用PE材料经发泡后制成。

绝缘层的质量与信号传输中的衰减、阻抗和回波损耗有很大关系。材料配方和发泡技术决定了绝缘层的性能指标，绝缘层质量好的同轴电缆介电常数低，介质损耗因子小，防水防潮性能好，并且机械性能稳定，使用寿命长。

③外导体

外导体又称屏蔽层，有两个基本作用：第一是作为回路导体，第二是对传输的信号起屏蔽作用，以减少外部磁场干扰及本身的信号泄漏。外导体的通常形式有金属丝编织网、纵包金属箔（铝箔、铜箔）、铝管（无缝铝管、焊接铝管）、轧纹铜管等。为增强屏蔽效果，部分同轴电缆会采用三层屏蔽、四层屏蔽。外导体的金属材质也应导电率高、无杂质，且在结构上应保持均匀，以保证均匀的特性阻抗和绝对值较高的回波损耗。

④护套

护套主要由不同成分的塑料制品构成，其作用一般是为了增加射频电缆的抗磨损、抗机械损伤、抗化学腐蚀等能力，对电缆起保护作用。

护套的性能主要取决于选材和生产工艺，优质的同轴电缆护套能够增强射频电缆对环境的适应性，如耐高低温、阻燃、防腐防潮等。

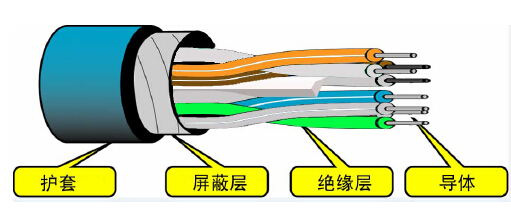

（2）数据电缆

常见的数据电缆由对称电缆组对并外加护套制成，具有较高屏蔽要求的数据线缆还会在对称电缆与护套间加入金属屏蔽层。

①导体与绝缘层

数据电缆一般采用铜丝作为导体材料，基本结构依然是导体加绝缘层。数据电缆由两条相互绝缘的铜丝，以既定规格的互相绞合来实现电磁辐射和干扰的抵消，从而保证信号传输效果。通常情况下，绞合节距越小，电缆的抗电磁辐射和干扰的性能越好。

②屏蔽层

按照数据电缆是否有屏蔽层，可以分为屏蔽类数据电缆和非屏蔽类数据电缆。屏蔽类数据电缆一般使用单层铝箔作为屏蔽层，也有部分电缆采用双层或多层屏蔽。对于10MHz以上的电磁波，通过屏蔽层的反射、吸收及趋肤效应的机理来抵消电磁干扰及电磁辐射，频率越高，屏蔽层的屏蔽效果越明显。对于低频（<5MHz）电磁波，则通过双绞线的平衡绞合特性抵消。

③护套

数据电缆主要应用于室内，因此护套厚度较薄，一般只有0.5mm左右，通常采用聚氯乙烯或其他聚烯烃材料制成。
