断路器关键部件相关情况介绍

来源：中为咨询网www.zwzyzx.com 【日期：2015-06-04 15:32:08】【打印】【关闭】

相关报告

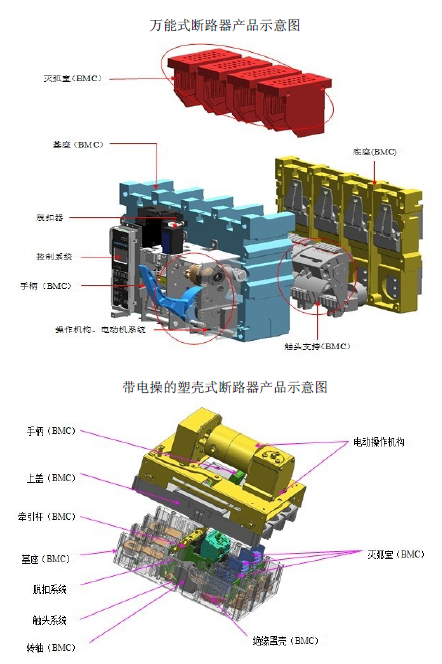

断路器一般由触头系统、灭弧系统、脱扣器、操作机构、绝缘件等关键部件构成。触头系统是使电路接通或分断的执行元件，触头的分合运动靠操作机构做功并经传动机构传递力来带动，其操作方式可分为手动、电动等；灭弧系统则是用来迅速、可靠地熄灭电弧，使电路最终断开；脱扣器是与断路器通过机械装置相连（或组成整体），用以释放保持机构并使断路器自动断开的装置。万能式断路器产品示意图带电操的塑壳式断路器产品示意图

A、模塑绝缘制品

模塑绝缘制品一般包括上盖、基座、罩壳、侧壳、手柄、转轴等部分，另外还作为灭弧系统和触头系统的组件，有绝缘和机械强度要求，保证断路器在分断操作时，能够抵御内部的冲击力和电流，不发生任何危险。根据断路器产品特点的不同，模塑绝缘制品往往还起着灭弧、防潮、防霉、防腐蚀、防辐照、机械支承和固定、保护导体等作用。

断路器主要由导体材料、磁性材料、绝缘材料和热双金属材料等构成。除模塑绝缘制品由绝缘材料制成之外，其它主要为金属材料。断路器在运行中，不可避免地要受到温度、电和机械的应力、振动、有害气体、化学物质、潮湿、灰尘和辐照等各种因素的作用，绝缘材料对这些因素更为敏感，容易变质劣化，致使电器设备损坏。所以模塑绝缘制品是决定断路器及其它成套电器设备运行可靠性和使用寿命的关键部件。

低压断路器绝缘材料的使用经历了酚醛塑料、氨基塑料、不饱和聚酯模塑料几个阶段。目前以不饱和聚酯模塑料为基体，通过玻璃纤维增强的BMC/SMC模塑绝缘材料已经成为低压断路器及其它低压电器的主要绝缘材料。

B、操作机构

断路器是通过操作机构的传动部件改变力的方向和作用点来实现预设目的，其能量来源一般有电力和人力两种。除人力机构外，其它操作机构，如电磁机构、气动机构、电动操作机构等均依靠电力所做的功，依靠瞬间的能量释放来实现断路器的动作。

电动操作机构能够满足配电自动化及远距离操作的需求，在配电自动化方面发挥越来越大的作用。电动操作机构按结构分有储能型和非储能型两种。储能型电动操作机构有闭合速度快、闭合功耗小等优点。非储能型电操与储能型电操相比，有体积小、价格低等优点。按照电动操作机构配套断路器使用产品的结构与额定电压的不同，又分为与高压断路器配套的电操和与低压断路器配套的电操。
