LNG装置设备子系统构成情况

来源：中为咨询网www.zwzyzx.com 【日期：2015-07-01 16:01:18】【打印】【关闭】

相关报告

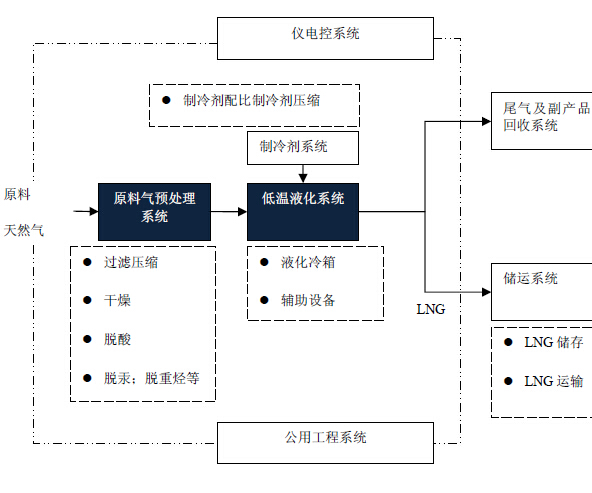

LNG装置是按照工艺包设计制造的大型气体液化装置，一般由原料气预处理系统、制冷剂系统、低温液化系统、储运系统、尾气及副产品回收系统、仪电控系统、公用工程等多个子系统组成，各个子系统按照LNG工艺包设计制造，一般包括通用设备和定制设备，具备相对独立的结构和功能。一般的LNG装置设备子系统构成情况如下：

（1）原料气预处理系统

原料气预处理系统主要实现原料气的净化、计量与压力调整等目的。根据原料气的组分与物理参数的差异，预处理系统的工艺设计与功能配置也有差异。通常预处理系统包括过滤、压缩、计量、以及脱酸、脱水、脱碳、脱汞、去除重烃等净化工艺系统。过滤的目的是为了去除原料气中的液体及机械杂质；压缩是为了降低装置的能耗，按照工艺流程计算而对原料气进行的工艺调整；脱酸的目的是为了去除原料气中的H2S和CO2等酸性气体，根据原料气的特点可以采用不同的处理工艺方法，如MDEA溶剂法等；水的存在会造成LNG装置冻堵，脱水干燥是LNG装置重要的部件，多采用分子筛吸附等方法；除此之外，脱汞、脱苯、去除重烃等装置都是LNG装置安全稳定运行的必要保障。

（2）低温液化系统

低温液化系统是LNG装置的核心部件之一，净化后的天然气进入低温液化系统，经冷剂冷却、冷凝并过冷到-162℃，经节流阀节流降到常压进入LNG贮槽。低温液化系统主要包括液化LNG冷箱及其辅助设备，LNG冷箱是严格按照工艺包参数设计制造的专用设备，LNG冷箱的性能直接影响LNG装置的性能。

（3）制冷剂系统

制冷剂系统是向低温液化系统提供冷剂的配套系统，对于MRC工艺，制冷剂系统通常由混合冷剂压缩单元和混合冷剂配比单元构成，制冷剂系统的核心工艺体现在制冷剂的配比工艺与控制，制冷剂系统所包含的设备以压缩机、储罐等通用设备为主。

（4）储运系统

LNG装置中的储运系统实现LNG短期储存、装车、计量等功能。主要设备包括LNG贮槽、LNG装车设备、计量设备等。

（5）尾气及副产品回收系统

尾气及副产品回收系统通常包括BOG气体回收单元、重烃回收单元以及调试用原料气回收单元等。

（6）仪电控系统

仪电控系统是仪表、电气、控制系统的统称，仪电控系统构成了LNG装置运行的控制中心。仪电控系统通常包括DCS系统、ESD系统、检测仪表、分析仪表、控制阀门、电气系统、火气检测与报警单元等。

（7）公用工程系统

公用工程系统通常包括循环水冷却单元、软化水和脱盐水单元、消防单元、安全泄放和火炬单元、供热单元等公用设备。

由于原料天然气组分的差异，以及进气压力等物理参数的差异，整个LNG系统的工艺流程设计与工艺参数设计会有较大差异，其中大部分设备是需要根据工艺设计进行选型或定制设计的。在LNG装置中，原料气预处理系统、低温液化系统、仪电控系统为核心子系统，是系统工艺设计的主要体现，因原料天然气组分、业主要求而有很大的不同；其他子系统如储运系统、制冷剂系统中的制冷剂压缩单元所需部机中所包含的通用标准设备较多（如贮槽、压缩机等），有成熟的社会厂商供应。
