（1）实时以太网和工业以太网

为满足工业现场高实时性能应用的需要，各大公司和标准组织纷纷提出各种提升以太网实时性的技术解决方案，从而产生了实时以太网。实时以太网符合IEC8802.3标准，在逻辑链路层增加了一个逻辑调度子层，调度控制数据的收发，实现数据的实时通信。实时以太网既保障了与商用以太网技术的兼容，又满足了工业控制现场的高实时性需求。

通常，人们习惯上将用于工业控制系统的以太网称为工业以太网。工业以太网不仅要满足工业现场的实时性，而且还需要满足网络的快速冗余、精密时钟传输、零丢包、本质安全、高性能电磁兼容性、宽范围高低温适应性等特性。工业以太网在IEC8802.3标准的基础上，在数据链路层的上层增加了逻辑调度模块、快速冗余模块、精密时钟模块、零丢包模块等，在物理层增加了电磁兼容性设计、本质安全设计等，满足了工业现场的特殊需求。

（2）工业以太网交换机

工业以太网交换机是构成工业通信网络的核心设备。以工业以太网为架构的工业控制通信系统包含工业以太网交换机、工业集线器、工业传输转换模块（光电转换器）以及工业连接器、光缆、电缆等，如下图所示：

（3）工业以太网与商用以太网的关系

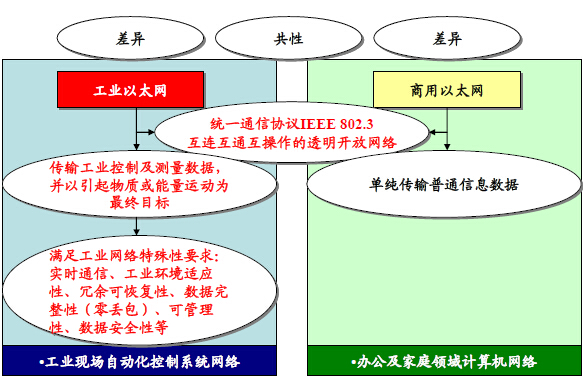

工业以太网通信技术来源于商用以太网。工业以太网与商用以太网既有相同之处，又存在明显的区别。两者的共同之处在于采用统一的IEC8802.3通信协议，可以构建互连、互通、互操作3的透明开放一体化网络。两者的区别在于：商用以太网单纯以传递普通信息数据为最终目的；而工业以太网用于传输工业过程中的测量及控制数据，并以引起工业自动化设备的物质或能量运动为最终目标。工业以太网与商用以太网的关系及区别具体如下图所示：
