光学薄膜的性能:主要应用于薄膜晶体管液晶显示器
相关报告
- 2015-2019年中国进气歧管压力传感器企业拟IPO上市细分市场研究报告(2014-10-29)
- 2014-2018年中国天然胶粘剂行业市场全面深度调查研究及投资研究报告(2014-03-12)
- 2015-2020年中国无机胶粘剂行业深度调研及市场投资发展研究报告(2015-07-08)
- 2016-2022年中国进气歧管压力传感器区域行业市场调查研究及发展分析报告(2015-11-04)
- 中国树脂型胶粘剂行业市场深度调查研究及投资咨询报告(2018-08-02)
- 2015-2020年中国物联网传感器行业深度调研及市场投资发展研究报告(2015-08-04)
- 2015-2020年中国气体传感器行业市场调查研究及投资发展分析报告(2015-06-04)
- 2015-2019年中国天然胶粘剂企业拟IPO上市细分市场研究报告(2014-10-22)
- 2015-2020年中国振动传感器行业市场主要领域调查分析报告(2015-09-02)
- 2015-2020年中国温度传感器行业市场调查研究及投资发展分析报告(2015-05-27)
光学薄膜的主要应用领域为TFT-LCD(薄膜晶体管液晶显示器),根据DisplaySearch2012年的统计,LCD显示器约占平板显示市场全球88%的份额。下面简单区分一下LCD、LED、OLED这几个比较容易产生混淆的概念。
LCD/LED显示屏/LED背光显示器/OLED的区别

TFT-LCD主要由液晶面板和背光模组组成。液晶面板可分为彩色滤光片(CF)基板和薄膜晶体管(TFT)基板两大组成部分。基板之间为液晶层,当TFT通过电压时,液晶转向,光线穿过液晶在面板上产生一个画素,彩色滤光片负责使通过的光线产生颜色变化。

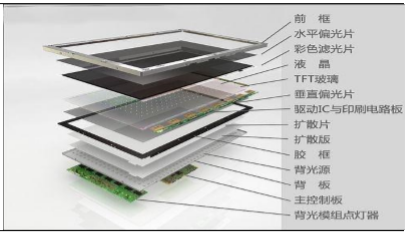

液晶面板的基本结构

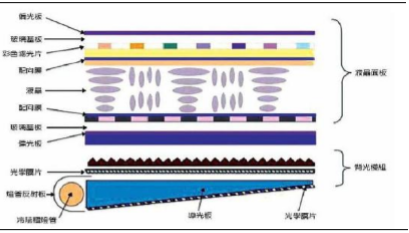

TFT-LCD结构示意图

液晶面板的另一大重要组成部分是偏光片,通常包括上偏光片和下偏光片两片。分别将从光源射出的光线和通过液晶的光线规范一致。基本结构是由两面三醋酸纤维素膜(TAC)夹一层能产生偏振光线的聚乙烯醇膜(PVA)。具体又可分为:透射式偏光片、反射式偏光片、半透过偏光片、补偿型偏光片等。

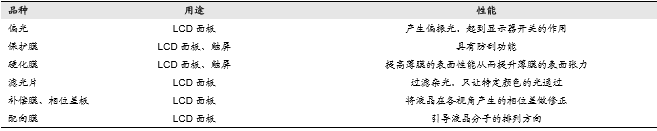

液晶面板中的光学薄膜分类及各自用途与性能

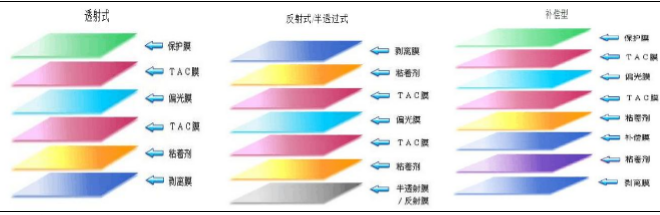

不同种类偏光片的具体结构

根据产业信息网数据,背光模组是液晶面板中成本最高的零组件,背光模组主要由光学薄膜与光源组成。其中光学薄膜成本大约占到40%,主要包括两片扩散膜,一片反射膜、一片增亮膜(棱镜片)。
背光模组的结构(以CCFL为光源)

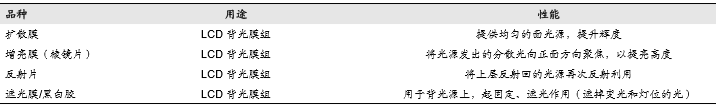

背光模组中的光学薄膜分类及各自用途与性能

除了液晶显示屏之外,光学薄膜在其他领域也有很大应用,其中主要有手机、电子阅读器、平板电脑触摸屏上所用的ITO膜,以及发展较快的3D电视中所用的3D膜。

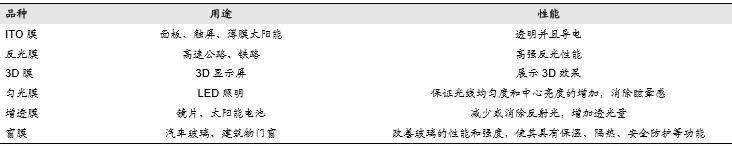

其他光学薄膜分类及各自用途与性能

ITO(掺锡氧化铟)膜是触控产品的重要组成部分,由上到下触控屏可分为保护玻璃、触控层和显示面板三部分。为了使屏幕更加轻薄,当前基本实现了触控层的消失,市场现在看好In-Cell技术,苹果从iphone5开始使用In-Cell。

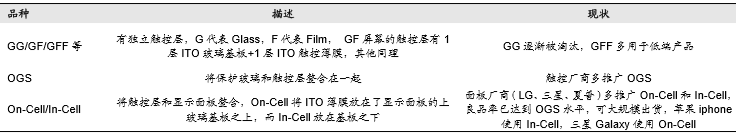

触控层分类及描述
