760℃高温材料变形高温合金

来源：中为咨询www.zwzyzx.com 【日期：2016-11-09 13:44:24】【打印】【关闭】

相关报告

变形高温合金是指可以进行热、冷变形加工，工作温度范围253℃～1320℃，具有良好的力学性能和综合的强、韧性指标，具有较高的抗氧化、抗腐蚀性能的一类合金。按其热处理工艺可分为固溶强化型合金和时效强化型合金。

（1）固溶强化型合金

使用温度范围为900～1300℃，最高抗氧化温度达1320℃。例如GH128合金，室温拉伸强度为850MPa、屈服强度为350MPa；1000℃拉伸强度为140MPa、延伸率为85%,1000℃、30MPa应力的持久寿命为200小时、延伸率40%。固溶合金一般用于制作航空、航天发动机燃烧室、机匣等部件。

（2）时效强化型合金

使用温度为253℃～950℃，一般用于制作航空、航天发动机的涡轮盘与叶片等结构件。制作涡轮盘的合金工作温度为-253～700℃,要求具有良好的高低温强度和抗疲劳性能。例如：GH4169合金，在650℃的最高屈服强度达1000MPa；制作叶片的合金温度可达950℃，例如：GH220合金，950℃的拉伸强度为490MPa，940℃、200MPa的持久寿命大于40小时。

变形高温合金主要为航天、航空、核能、石油民用工业提供结构锻件、饼材、环件、棒材、板材、管材、带材和丝材。

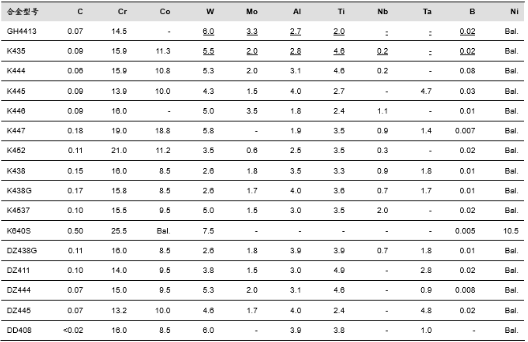

中国发展的抗热腐蚀高温合金的化学成分（单位:%）
