光刻胶自1959年被发明以来就成为半导体工业最核心的工艺材料之一。随后光刻胶被改进运用到印制电路板的制造工艺,成为PCB生产的重要材料。二十世纪90年代,光刻胶又被运用到平板显示的加工制作,对平板显示面板的大尺寸化、高精细化、彩色化起到了重要的推动作用。在微电子制造业精细加工从微米级、亚微米级、深亚微米级进入到纳米级水平的过程中,光刻胶起着举足轻重的作用,目前全球光刻胶供应市场高度集中,核心技术掌握在日、美等国际大公司手中,国产化替代对下游半导体、LED及平板显示行业的发展具有着战略性意义。
1)半导体用光刻胶

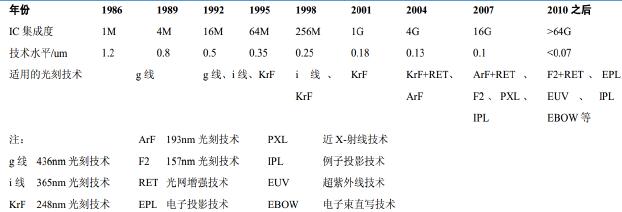

在大规模集成电路的制造过程中,光刻和刻蚀技术是精细线路图形加工中最重要的工艺,决定着芯片的最小特征尺寸,占芯片制造时间的40-50%,占制造成本的30%。半导体光刻胶随着市场对半导体产品小型化、功能多样化的要求,而不断通过缩短曝光波长提高极限分辨率,从而达到集成电路更高密度的集积。随着IC集成度的提高,世界集成电路的制程工艺水平按已由微米级、亚微米级、深亚微米级进入到纳米级阶段。为适应集成电路线宽不断缩小的要求,光刻胶的波长由紫外宽谱向g线(436nm)→i线(365nm)→KrF(248nm)→ArF(193nm)→F2(157nm)的方向转移,并通过分辨率增强技术不断提升光刻胶的分辨率水平,具体的演进过程如下:IC集成度与光刻技术发展历程

目前,半导体市场上主要使用的光刻胶包括g线、i线、KrF、ArF四类光刻胶,其中g线和i线光刻胶是市场上使用量最大的光刻胶。市场上正在使用的KrF和ArF光刻胶核心技术基本被日本和美国企业所垄断,产品也基本出自日本和美国公司,包括陶氏化学、JSR、信越化学、东京应化、等企业。
2)平板显示用光刻胶
平板显示器中TFT-LCD是市场的主流,彩色滤光片是TFT-LCD实现彩色显示的关键器件,占面板成本的14-16%;彩色光刻胶和黑色光刻胶是制备彩色滤光片的核心材料,占彩色滤光片成本的27%左右。彩色光刻胶和黑色光刻胶的技术壁垒高,全世界的生产几乎被数家日本、韩国厂商所垄断,彩色光刻胶的主要生产商有JSR、住友化学、三菱化学等公司,黑色光刻胶主要生产商有东京应化、新日铁化学、三菱化学等公司,占全球产量约90%。
3)PCB用光刻胶
PCB光刻胶主要包括干膜光刻胶、湿膜光刻胶和光成像阻焊油墨。2006年开始,中国成为PCB的最大生产国,也是PCB光刻胶的最大使用国。目前国内的光刻胶生产厂家主要为合资的涂膜工厂,核心技术仍然掌握在国际大公司手中。
