国内减水剂行业发展状况

来源：中为咨询网www.zwzyzx.com 【日期：2015-02-12 18:10:39】【打印】【关闭】

相关报告

减水剂是混凝土外加剂中最重要的品种之一，可节约混凝土水泥用量和拌和用水量，提高混凝土浆料的流动性能和混凝土的强度，改善混凝土可施工性，提高建筑物质量和使用寿命，在节能环保、工程经济、劳动保护等方面具有重要意义，符合国家产业政策。

根据国家质量监督检验检疫总局、国家标准化管理委员会联合发布的《混凝土外加剂》（GB8076-2008）标准，按照减水率的高低，可将减水剂分为普通减水剂（以木质素磺酸盐类减水剂为代表）、高效减水剂（包括萘系减水剂、蒽系减水剂、洗油系减水剂、氨基磺酸盐减水剂、脂肪族减水剂、密胺系减水剂等）和高性能减水剂（以聚羧酸系减水剂为代表）三类。在行业内业普遍认为普通减水剂是第一代减水剂，高效减水剂为第二代减水剂，高性能减水剂为第三代减水剂。

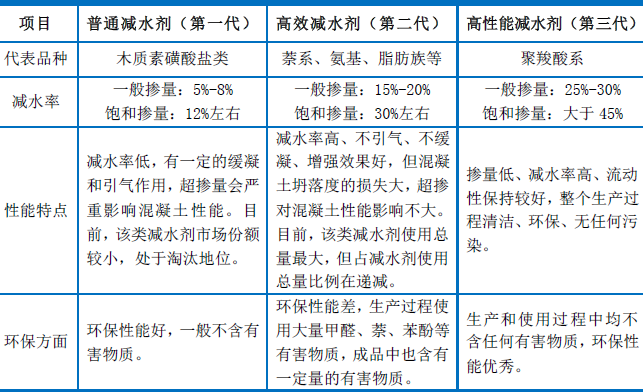

木质素磺酸盐减水剂是常用的普通型减水剂，其减水率为不低于8%,可以直接使用，也可作为复合型外加剂原料之一，因价格较便宜，使用也比较广泛。木质素磺酸盐减水剂是利用造纸厂的造纸废液生产的普通减水剂，解决了对环境造成污染的难题，产品质量稳定，价格适中，应用范围广。

高效减水剂在我国减水剂中居主流地位，其中又以萘系高效减水剂比重最大。2011年，萘系高效减水剂占高效减水剂总产量的77.94%，占全部合成减水剂总产量的46.89%，是减水剂中使用量大、使用面广的品种。萘系高效减水剂是经化工合成的非引气型高效减水剂，其折固掺量为水泥用量的0.7%-1.1%，减水率为15%-25%,能大幅度降低混凝土的水灰比，对配制大流态混凝土及有早强、高强要求的现浇混凝土和预制构件，有很好的使用效果，可全面提高和改善混凝土的各种性能。

聚羧酸系减水剂属于高性能减水剂，具有掺量低、减水增强率高、混凝土坍落度损失小等特点，是一种公认的安全环保和性价比高的减水剂，其折固掺量一般为水泥用量的0.1%-0.4%，减水率高于25%，可使混凝土水灰比降低至0.3以下，同时使混凝土的坍落度保持在200mm以上，在配制高强度混凝土和高耐久性混凝土时具有明显的技术优势和较高的性价比。聚羧酸系减水剂可提高混凝土中掺和料的掺量10%以上，增加工业废渣的利用率，对节能环保起到积极促进作用。相比其他类型减水剂，聚羧酸系减水剂合成工艺更环保，其采用水系合成，以水为合成介质，不采用有毒有害溶剂，合成温度低，无废液、废气和废渣排放。

目前，我国减水剂市场仍以第二代高效减水剂为主，占减水剂使用量的60%以上；以聚羧酸系减水剂为代表的第三代高性能减水剂正处于快速发展阶段，占减水剂使用量接近40%。日本和韩国的聚羧酸系高性能减水剂使用量占到了减水剂市场的90%，在美国也高达60%-70%，萘系为代表的第二代减水剂已处于市场的衰减期。

本文地址：http://www.zwzyzx.com/show-278-121615-1.html

分享到：

上一篇：我国外加剂产量及发展概况

下一篇：国内膨胀剂行业发展状况

相关资讯
