趋势：高镍去钴、掺杂包覆、湿法隔膜涂覆

来源：中为咨询www.zwzyzx.com 【日期：2016-09-14 10:25:44】【打印】【关闭】

相关报告

1、高镍去钴

高镍、去钴化是NCM必然趋势。在NCM三元材料中，镍（Ni）为主要的活性元素，一般来说活性金属成分含量越高，材料容量越大，但当镍（Ni）含量过高时，会引起Ni2+占据Li+位置，加剧阳离子混排，从而导致容量降低，而Co正好可以抑制阳离子混排，进而稳定材料层状结构，因此在解决混排的基础上不断提高镍（Ni）含量将是未来三元动力电池的发展方向。此外，钴作为小金属储量低、成本高，基于降低成本的需求，“去钴化”也是必然趋势。

目前在保持结构不变的前提下，Ni、Co、Mn能以任意比例配比，进而得到一系列性能不同的NCM

三元材料，根据其特点及优势进行市场细分，最终能满足不同细分市场的客户要求。从种类来看，NCM有424、333、622、701515、811、900、505等型号，目前国内的产业化进程是：NCM424型→333型→523型→622型，国外的产业化进程则是：NCM424型→333型→523型→622型→701515型→811型。在动力电池领域，电池容量是所有厂商矢志不渝的追求，我们判断类似622型、811型的高镍NCM三元材料将是我国未来主要的发展方向。

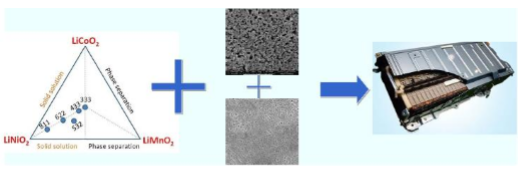

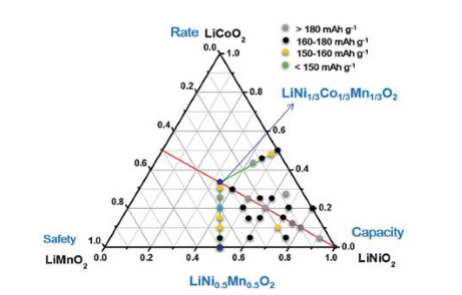

NCM未来不断往高镍方向发展

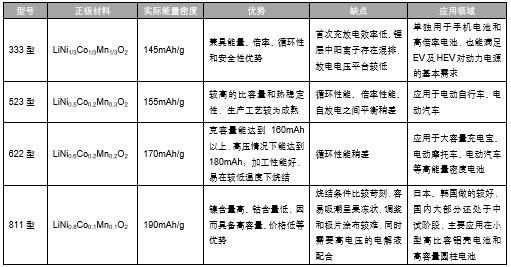

NCM不同细分材料性能比较

2、掺杂包覆

NCM三元材料虽然具有诸多优点，但仍存在一些急需解决的问题，如电子导电率低、大倍率稳定

性差、高压循环稳定性差、阳离子混排（尤其是富镍三元）、高低温性能差等，针对这些问题目前主要采用元素掺杂和表面包覆来改善。

原子掺杂：包括阳离子掺杂和阴离子掺杂。（1）阳离子包括K、Na、Al、Mg、Zn、Sn、Va等，由于阳离子的半径大于Li+的半径，适量的阳离子掺杂可以扩大材料的晶面间距，从而有利于Li+的扩散，减少电荷转移阻抗，从而提高材料的电化学性能；（2）阴离子包括F、Cl、SO4等，由于这些阴离子具有较大的离子半径，掺杂能够轻微改变层状结构中的原位环境，提高阴阳离子的结合能，从而提高材料的稳定性。

包覆：通常使用的包覆材料有氧化物与非氧化物。常见的氧化物包括MgO、Al2O3、ZrO2以及TiO2等，非氧化物包括AlPO4、AlF3、LiAlO2以及LiTiO2等。包覆改性可以有效阻止电极活性物质与电解液之间的界面反应，减小正极材料的电荷转移阻抗，改善材料的循环和倍率性能。

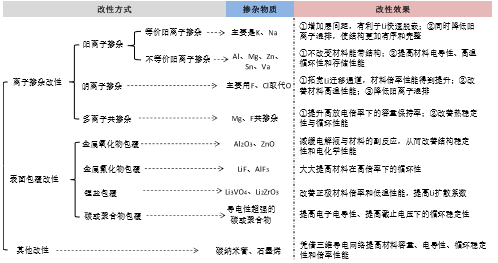

NCM三元正极材料改性方式
