目前智能检测分选装备主要采用立式，下面以立式分选装备为例，介绍智能检测分选装备的基本构成与工作原理。

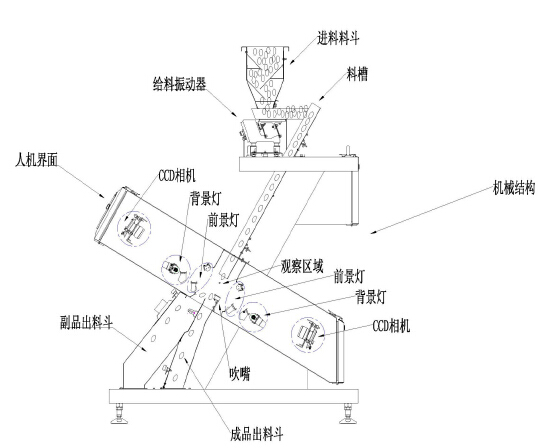

上图是一个典型的智能检测分选装备构造示意图，主要由物料输送系统、照明系统、信息采集系统、信息分析处理系统、气动执行系统、人机界面、机械结构以及其它辅助部件组成。

物料输送系统包括：进料料斗、给料振动器、料槽、副品出料斗和成品出料斗。待选物料通过提升机等设备进入进料料斗；进料料斗中的物料受重力作用，进入给料振动器；通过给料振动器的振动，物料进入料槽，并逐渐加速，原来堆积到一起的物料逐渐拉开距离，成为一层瀑布状的物料流；物料流从料槽下端滑出，进入观察区，CCD相机采集物料流的颜色、形状、图像等信息并传到后端进行分析处理，判断物料是否合格；当物料流动到气动执行机构的吹嘴处时，后端处理系统依据其判断结果控制气动执行机构剔除不合格品，合格品继续运动进入成品出料斗，不合格品则被吹到了副品出料斗。

照明系统：照明系统包括前景灯和背景灯，前景灯用于物料的照明，背景灯用于参考背景的照明。部分情况下可能只有前景照明，例如X射线。照明系统可以是可见、近红外、紫外、X射线等不同波长的光。

信息采集系统：高速线阵/面阵CCD相机完成颜色、形状、图像等信息的采集，并通过数据线传到后端信息分析处理系统。信息采集系统的传感器可以是可见、近红外、紫外、X射线等不同波长的光电敏感元件。

信息分析处理系统：信息分析处理系统可以被灵活地放置在分选装备的不同部位（在上图中未示出），主要用于信息处理和物料识别，通过各种算法判断出物料是合格品还是瑕疵品。传统算法通常是基于颜色、形状等信息，目前，融合多种信息的算法逐渐成为信息分析处理系统的发展方向。

气动执行系统：主要包括高频电磁阀、吹嘴、驱动系统以及相关的高压气体产生、过滤、分配和调节配件。气动系统根据信息分析处理系统给出的结果，利用高速高压的气流将物料流中的瑕疵品吹出，完成副品和成品的分离。

人机界面：人机界面主要完成分选装备和使用者的交互功能。友好的设计使得操作简单有效，可发挥装备的最佳功能。

机械结构：机械结构是整个系统的支撑结构，将上述核心系统与供电系统、清灰系统、加热、全机监控等辅助系统有机地整合到一起。

上述照明系统、信息采集系统使分选装备具有视觉功能，完成对待选物料的感知工作；信息分析处理系统完成决策工作；气动执行系统完成分选工作。
