我国有线电视网络普遍采用光纤和同轴电缆相结合的混合网络结构，即HFC网络。HFC 是Hybird Fiber Coax 的缩写，意思是混合的光纤同轴网，指的就是有线电视网络。

HFC 通常由光纤干线、同轴电缆支线和用户配线网络三部分组成，从有线电视台出来的节目信号先变成光信号在干线上传输；到用户区域后把光信号转换成电信号，经分配器分配后通过同轴电缆送到用户。以上的定义还只是单向业务的HFC 网络，如果要在HFC 网络上承载数据业务，网络还必须具有反向转送能力，即双向化传输功能。

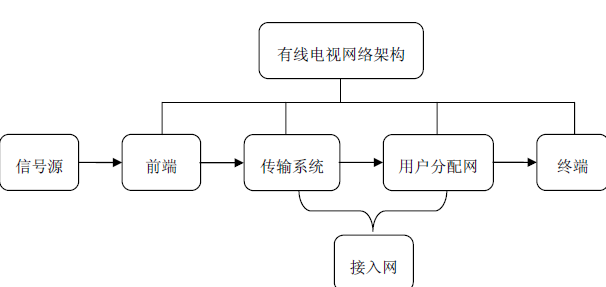

有线电视网络的架构主要分为前端、接入网和终端三个部分：首先，前端负责处理和分配各种电视信号和进行网络管理；其次，接入网再将电视信号从前端传输到终端；最后，由终端接收、处理信号，使其可以为用户收看。有线电视网络的架构示意图如下：

信号源承担接收和提供有线电视网络系统所需的各类优质信号，这些信号包括视频、音频、多媒体和互联网等。前端则是系统的信号处理中心，它将信号源输出的各类信号分别进行处理，并最终混合成符合射频信号或打包成IP 信号提供给传输系统。传输系统将前端产生的复合射频信号和IP 信号进行优质及稳定的远距离传输，送入小区和大楼。而用户分配网则准确高效地将传输信号分送到千家万户。用户终端是数字电视系统与用户电视机相连的部件，包括用户线、用户机顶盒等部分。其中，传输系统和用户分配网统称为接入网，接入网指从网络前端到用户终端之间的所有网络链路及设备，主要完成端到端的信息接入任务。
