快充充电设备构造大同小异,控制芯片及电容是核心

来源:中为咨询www.zwzyzx.com 【日期:2016-09-14 11:09:26】【打印】【关闭】
不同品牌的支持快充技术的充电器内部构造比较类似。以小米5为例,其快充充电器的输出功率有三挡,分别为5V/2.5A、9V/2A、12V/1.5A,最大输出功率为18W,达到了主流快充充电头的输出水准。

小米5充电器内部由固态电容、Y电容、阻燃保险丝、控制识别芯片等部分组成。
PowerIntegrationSC1271K芯片是该充电器中的核心芯片。电路板背面的次级MOS管是由Alpha&Omega提供的,配合PowerIntegrations1271K使用,形成同步整流。
PowerIntegrationsSC0163D控制识别芯片可识别并支持高通QC3.0ClassA规格,兼容QC2.0ClassA规格,其原理是芯片内部接收到调节电压指令,改变反馈输出并保持,从而起到调节输出电压的目的。

小米充电器电路板正面主要结构


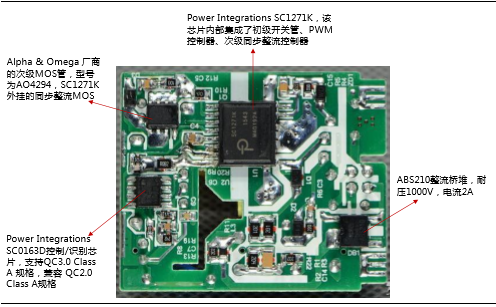

小米充电器电路板背面主要结构


2016年5月中旬推出的格力手机2.0版,其快充充电器输出功率分为5V/2A、9V/2A、12V/1.5A等几档,由深圳赛尔康出品。支持高通QC3.0快充技术,支持Type-CUSB3.0接口,其容量为4000mAh。格力手机2.0版的开关管使用的是来自英飞凌的SS05N70,两颗初级滤波电容来自于AiSHi艾华。

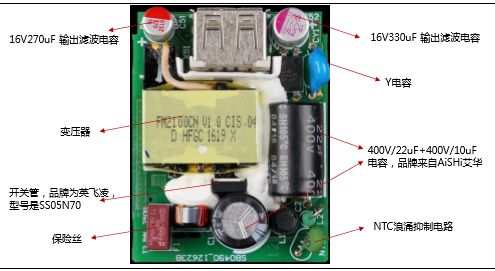

格力充电器电路板正面
