根据工作原理，触摸屏有电阻式、表面电容式、投射电容式、红外线式、电磁式、表面声波式、CCD光学式和近场成像式等多种分类。目前智能手机上最常见和流行的是电容式触摸屏。该触摸屏在导电玻璃（ITO）四个角上引出电极，当手指接触金属层时形成耦合电容吸走部分电流，使四个电极根据电流差别计算触电位臵。

电容式触摸屏的基本结构从外到内可分为三层：防护玻璃、触控模组、显示屏。防护玻璃比较常见的是康宁大猩猩玻璃；触控层由ITO触控薄膜和ITO玻璃基板组成；显示屏包含上下玻璃基板、液晶层。

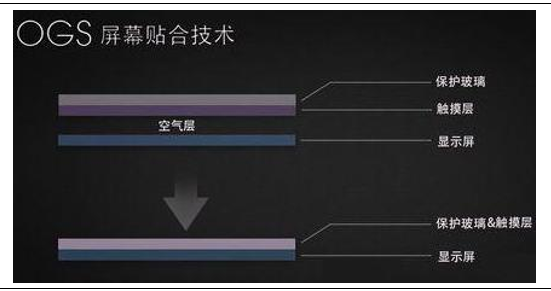

OGS解决贴合问题

按触控模组位臵，可以分出Out-Cell、In-Cell和On-Cell三种技术架构。属于Out-Cell的G+F、G+G的三层是标准的分离结构，目前已不是主流。减少层的数目可以降低贴合所产生的问题，并降低厚度，故将三层中触控模组与其他两层合并以减少厚度的技术产生，即将保护玻璃与触控层整合的OGS（属于Out-Cell），将触控ITO放在显示屏上玻璃基板上的On-Cell，将触控ITO放在显示屏上玻璃基板下的In-Cell。

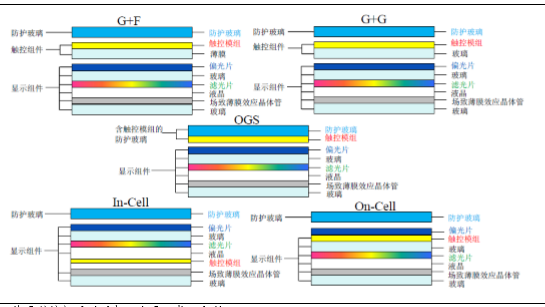

触控技术分类

因为触控模组合并，触摸屏行业产业链自2012年下半年开始产生了博弈的变化。显示面板厂商倾向于On-Cell或In-Cell方案，而触控模组厂商及上游则倾向于OGS。

同时触控厂商也减少对玻璃面板的采购，自己搭建生产线生产。目前全球具备In-Cell电容触摸屏生产能力的公司主要有4家：夏普、JapanDisplay、SamsungDispaly、LGDisplay。夏普为苹果公司提供电容屏，LGDisplay在和美国触控芯片供应商Synaptics合作为索尼提供电容屏。

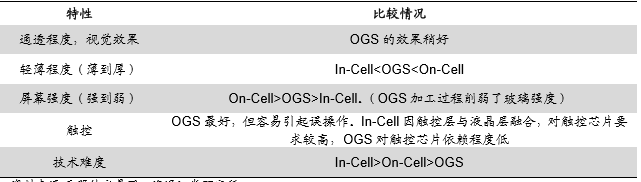

目前三种常见触摸屏技术比较

触摸屏的防护玻璃对屏幕起重要的保护作用，而且对于OGS技术来说，防护玻璃也承担触控的功能。目前市场上比较常见有康宁公司的“大猩猩玻璃”、旭硝子AGC公司的“龙迹玻璃”等。

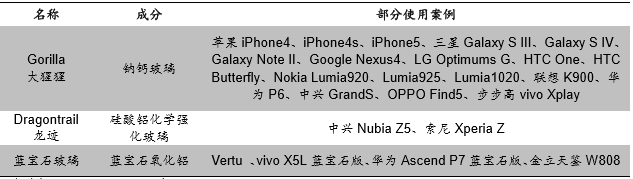

防护玻璃

蓝宝石玻璃是人工合成的蓝宝石，主要成分是氧化铝。特点是抗磨损，莫氏硬度达9，仅次于钻石。砂子（石英）的莫氏硬度为7，大猩猩玻璃的莫氏硬度可能在6-7之间。同大猩猩玻璃相比，蓝宝石玻璃更不容易划伤，许多刮擦对比实验也都验证了这一点。但大猩猩玻璃的机械韧性比蓝玻璃要好许多，即更加抗冲击。通过落球实验，蓝宝石玻璃更容易破碎。苹果投资的GTAdvanced尝试会通过降低蓝宝石屏幕厚度并加贴玻璃的形式提高韧性，而蓝宝石的成本已经从过去玻璃的10-12倍下降到7-8倍，未来有可能降低到厂商和消费者可以接受的水平。故蓝宝石仍有可能成为未来手机玻璃的替代品。

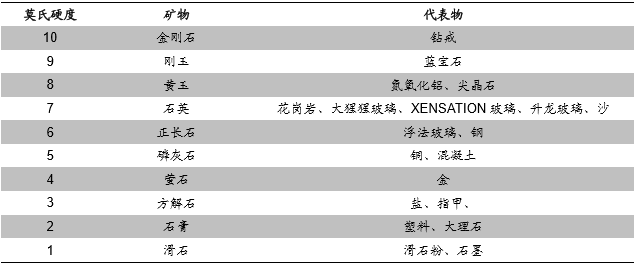

莫氏硬度表
