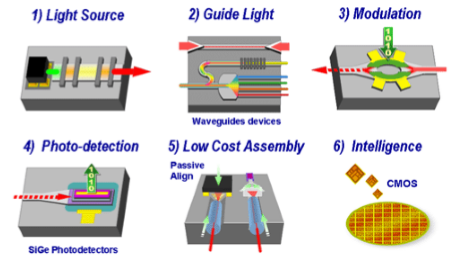

硅光电子(SiliconPhototonics)通过在传统CMOS晶圆基础上整合III-V族化合物来发射、检测光线，硅基具有良好的偏振特性、优秀的抗氧化特性、良好的导电性和温度特性，晶片制作可重复性好、高成品率、可封装成极小尺寸。

作为下一代光通信技术，硅光一直受到Intel、IBM等科技巨头和Acacia、Luxtera等创业公司的密切关注。分析报告2016年8月，Intel发布可商用的100G硅光模块（功耗3.5W、传输距离2Km），同时，Intel预计在2018-2019年完成400Gbps光模块的研发。

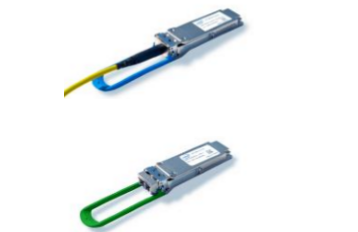

Intel硅光光模块
