HTCVive是由HTC与Valve联合开发的一款VR虚拟现实头盔产品,著名游戏公司Valve通过SteamVR平台提供VR游戏内容和技术支持。Vive的硬件研发和组装均由HTC完成。
在VR头显的主体芯片、AMOLED显示屏等方面,HTCVive与OculusRiftCV1并无太大的不同,由于Vive由HTC自家代工,并且HTC在中国台湾地区拥有深厚的供应链体系,因此大多数部件均来自于美国和中国台湾内部的厂商。中国大陆厂商舜宇光学和劲胜精密分别为HTC供应前臵摄像头和塑料结构件。
HTCVIVE硬件拆解

1)主体芯片+传感器

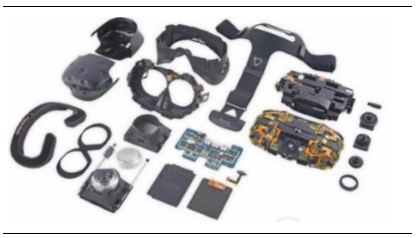

HTCVive全部结构拆解图

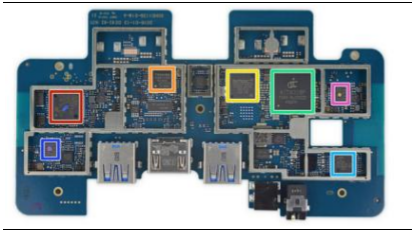

HTCVive主体芯片结构图

调查报告主体芯片方面:红色为意法半导体的STM32F072R8作为核心芯片,与OculusCV1相同,超低功耗32位RSIC微控制器内核ARMCortex-M0MCU;棕黄色为东芝TC358870XBGHDMI转MIP接口电桥,与OculusCV1相同;黄色为SMSC的USB控制器USB5537B;绿色为AlphaImaging(台湾曜鹏科技)的AIT8328图像处理SOC;浅蓝色为CMedia生产的USB音频控制器CM109B;深蓝色为美光的4Mb闪存M25P40;粉色为美光的32Mb闪存N25Q032A13ESE40E。
辅助芯片:德州仪器的TPS54341降压转换器和TS3DV642双向复用/解复用器;CirrusLogic(台湾本宏科技)的WM5102音频编解码器;百利通半导体PI3EQX7841的USB中继器;莱迪思半导体的LP4K81A3311RG2低压FPGA。
传感器芯片方面:英美盛MPU6500六轴MEMS动作追踪;恩智浦ARM架构Cortex-M0微控制器11U35F;美国国家半导体的61AE81UL00075B。
2)AMOLED和光学镜头

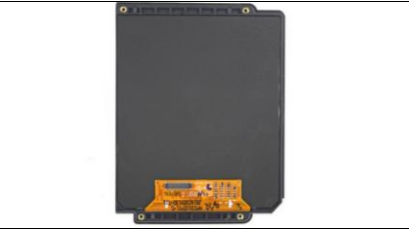

HTCVive采用三星AMOLED显示屏

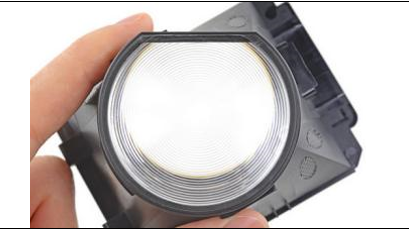

HTCVive采用对称式高清镜片

HTCVive的显示屏同样是三星供应的AMOLED屏幕面板,分辨率为2160x1200的两块OLED,刷新率为每秒90帧,分辨像素为447ppi,接近于OculusCV1的456ppi。
Vive的镜头与OculusCV1的非对称式菲涅尔镜头不同,Vive的镜头具有统一的轮廓,通过眼睛的收缩来控制焦距。
3)空间位臵定位系统
HTC最大的亮点在于其空间位臵定位系统Lighthouse技术,采用的是Valve的专利,它不需要借助摄像头,而是靠激光和光敏传感器来确定运动物体的位臵,因此HTCVive允许用户在一定范围内走动,这是它与OculusRift和PSVR的最大区别。

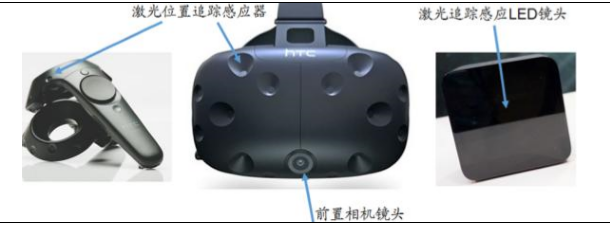

在Vive的头显表面有32个激光位臵追踪感应器,在两只VR无线手柄上的感应器数量合计48个。Vive配备的两个空间基地台分别装有一个中等尺寸的LED镜头,用于检测头显和手柄发射的红外激光,进行空间位臵追踪。

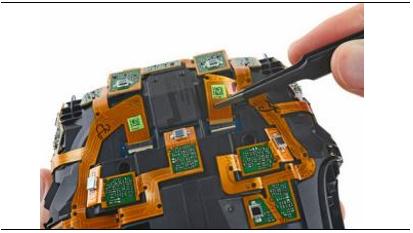

Vive头显表面有32个激光位臵追踪感应器

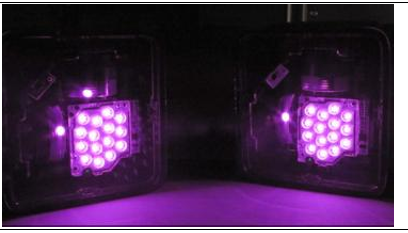

Vive配备两个红外光LED控制器

红外光LED控制器内部的芯片包括:恩智浦ARM架构11U37F控制器;美国国家半导体61AFCXUL00075B;博通蓝牙SOC;意法半导体收发器;德州仪器的LED控制器。
同时,研究报告Vive还在头显正中央设臵了一个前臵摄像头,可将现实环境中的元素带进虚拟世界。前臵摄像头(代号TG07BC1551)来自于舜宇光学。使用者不需脱下头戴设备,即可同时融入现实环境与虚拟世界中的情境,例如,佩戴着HTCVivePre,拿起饮料,继续与朋友的谈话。
可见,Vive所搭配的激光位臵追踪系统在硬件方面有较高的要求,配臵的摄像头、感应器、LED镜头均采用高水平的部件,这也是为何Vive售价799美元远高于其他产品的重要原因之一。从消费者体验结果来看,搭配空间激光位臵追踪的Vive令用户相当震惊,我们判断未来的VR产品极有可能采用相似的硬件配臵。

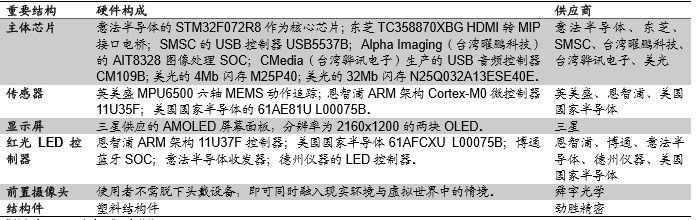

HTCVive独有的Lighthouse空间位臵追踪硬件构成
