ETC系统工作原理介绍

来源：中为咨询www.zwzyzx.com 【日期：2016-04-26 21:43:17】【打印】【关闭】

相关报告

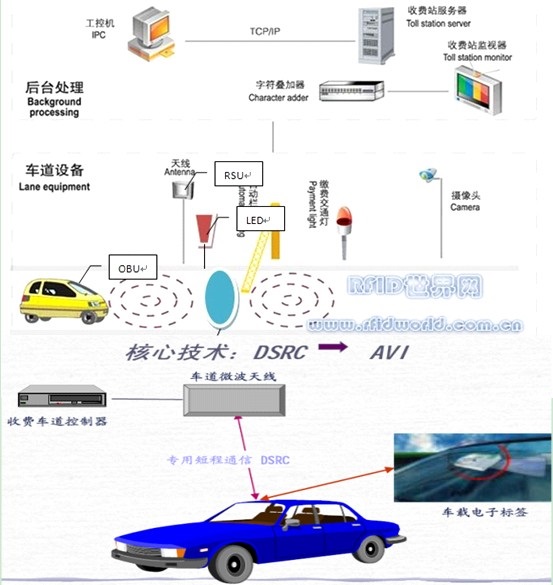

Step1：车辆进入通信区域时会压到地下的地感检测线圈，地感线圈得到信号，同时启动读写天线；

Step2：RSU与OBU进行通信并判断电子标签的有效性，有效则进行交易，无效则报警并保持车道封闭，直到车辆离开检测线圈；

Step3：如果交易成功，车道控制栏杆抬起，车道交通信号灯变绿，费用金额显示器上显示交易信息。另外，自动识别系统读取电子标签中的用户信息、车型信息和入口车道信息进行收费计算，完成IC卡内收费额的扣除，收费纪律写入IC卡，并向用户显示有关的收费状态信息后给予放行；

Step4：车辆通过抓拍线圈时，系统进行图像抓拍，字符叠加器会将车辆信息叠加到抓拍图像中；

Step5：车辆通过落杠线圈后，栏杆自动回落，车道通信灯变红；

Step6：系统保存交易信息，并上传至收费站服务器，一个收费流程完成，等待下一辆进入，车辆出入的全部信息均有电脑实时记录，并生成车流量的准确日报表，月报统计表。
