手机屏幕在生产过程中需要对保护玻璃、触摸屏、显示屏进行两次贴合，如果采用框贴显示效果将大打折扣，而如果采用全贴合良品率又是一个问题。由于保护玻璃、触摸屏、显示屏间每经过一道贴合制作程序，良品率就会大打折扣。因此，如果能够降低贴合的次数，无疑将提高全贴合的良品率，目前出现了几个发展方向：以原有触控屏厂商为主导的OGS方案，以及由面板厂商主导的

On-Cell和In-Cell技术方案。

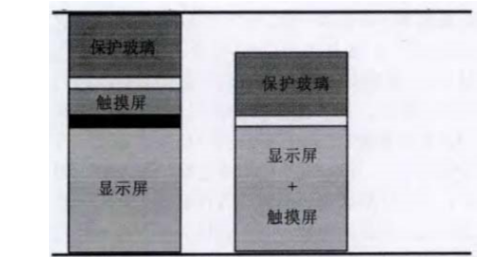

目前较有实力的显示面板厂商倾向于推动On-Cell或In-Cell方案，主要原因是其拥有显示屏生产能力，倾向于将触摸层制作在显示屏；而触控模组厂商或上游材料厂商则倾向于OGS，即将触控层制作在保护玻璃上，主要原因是具备较强的制作工艺能力和技术。两者的共同点均可以减少贴合次数，也可以达到节省成本提升贴合的良品率。另外由于少了一层触摸层，可以达到节约材料成本和实现轻薄化的目的。

（1）In-Cell

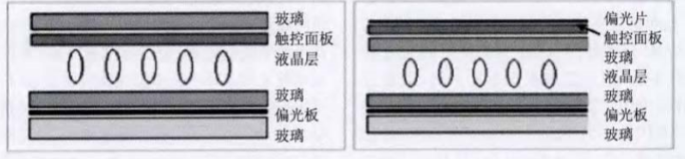

In-Cell是指将触摸面板功能嵌入到液晶像素中的方法，即在显示屏内部嵌入触摸传感器功能，这样能使屏幕变得更加轻薄。同时In-Cell屏幕还要嵌入配套的触控IC，否则很容易导致错误的触控感测讯号或者过大的噪音。因此，对显示面板厂商而言，切入In-Cell/On-Cell式触控屏技术的门槛相当高，良品率偏低是其主要阻碍。目前苹果iPhone5、诺基亚Lumia920采用In-Cell技术，其中iPhone5屏幕的厚度为2.54mm，采用In-Cell技术可薄0.44mm，约占到总厚度下降值（1.7mm）的25%。iPhone5比iPhone4S少了一层触摸屏。

（2）On-Cell

On-Cell是指将触摸屏嵌入到显示屏的彩色滤光片基板和偏光片之间的方法，即在液晶面板上配触摸传感器，相比In-Cell技术难度降低不少。三星、日立、LG等厂商在On-Cell结构触摸屏上进展较快，目前，On-Cell多应用于三星Amoled面板产品上，技术上尚未能克服薄型化、触控时产生颜色不均等问题，

（3）OGS技术

OGS技术就是把触控屏与保护玻璃集成在一起，在保护玻璃内侧镀上ITO导电层，直接在保护玻璃上进行镀膜和光刻，由于节省了一片玻璃和一次贴合，触摸屏能够做的更薄且成本更低。不过OGS仍面临着强度和加工成本等问题。由于OGS保护玻璃和触摸屏是集成在一起的，通常需要先强化，然后镀膜、蚀刻，后切割。这样在强化玻璃上切割是非常麻烦的，成本高、良率低，并且造成玻璃

边沿形成一些毛细裂缝，这些裂缝降低了玻璃的强度，但目前强度不足成为制约OGS发展的重要因素。

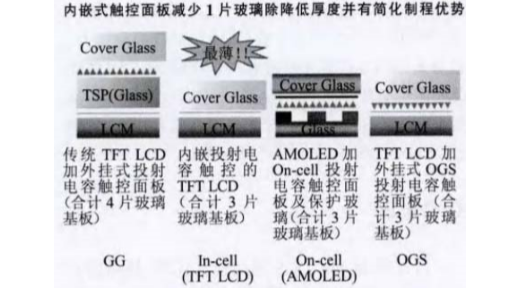

In-Cell、On-Cell、OGS、GG屏幕对比
