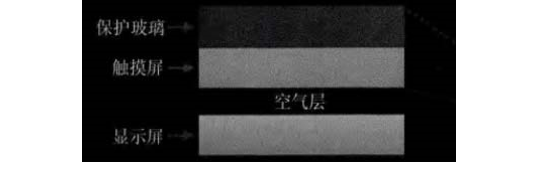

从屏幕的结构上看，屏幕主要可分为3个部分，从上到下分别是保护玻璃，触摸屏、显示屏，如图1所示。这三部分通过贴合的方式组成一块触控显示屏，一般需要进行两次贴合，即：保护玻璃与触摸屏之间贴合、显示屏与触摸屏之间贴合。按贴合的方式分可以分为全贴合和框贴。

框贴，又称为口字胶贴合，即：简单的以双面胶将触摸屏与显示屏的四边固定。这也是目前大部分显示屏所采用的贴合方式，其优点在于工艺简单、成本低廉，但因为显示屏与触摸屏间还存在着空气层，在光线折射后导致显示效果大打折扣，这成为了框贴大的缺憾。

全贴合，即：以水胶或光学胶将面板与触摸屏以无缝隙的方式完全粘贴在一起。与框贴相比，可提供更好的显示效果。目前市场上常见的全贴合屏幕主要是以原有触控屏厂商为主导的OGS（OneGlassSolution单片式触控面板）方案、由面板厂商主导的On-Cell（将触摸屏嵌入到显示屏的彩色滤光片基板和偏光片之间的方法）和In-Cell（将触摸面板功能嵌入到液晶像素中的方法）技术方案。

全贴合的优点：全贴合可消除屏幕间的空气，有助于减少显示面板和玻璃之间的反光，让屏幕更加通透，增强了屏幕的显示效果。目前一些手机像iPhone5、小米2、Nexus7、三星S3等也都采用了全贴合技术。全贴合技术的另外一个好处是灰尘无法进入屏幕，触控模块也因为与面板紧密结合让强度有所提升，除此之外，全贴合更能有效降低显示面板噪声对触控讯号所造成的干扰。

虽然说全贴合的优势巨大，但良品率相对较低，因为良率不佳而造成的表面玻璃和甚至面板于贴合过程中的消耗、报废，必然会造成成本的上升，因此脱泡与贴合良率的控制就会成为比材料成本更重要的因素。
