48层:2D技术向3D技术最佳的成本效益切换点
相关报告
- 2015-2019年电脑IC项目商业计划书(2014-11-14)
- 2015-2020年中国电脑刺绣机行业市场发展研究及投资前景分析报告(2015-03-14)
- 2014-2018年中国电脑连接器行业市场深度剖析及投资前景趋势研究报告(2014-04-12)
- 2015-2020年中国电脑连接器行业市场深度剖析及投资发展研究报告(2015-08-04)
- 2015-2019年中国存储器芯片业兼并重组及投资建议研究分析报告(2014-11-14)
- 2016-2022年中国电脑主板行业市场深度调查研究及投资咨询报告(2015-12-11)
- 2015-2020年中国电脑接口线行业运行研究及市场投资发展分析报告(2015-06-11)
- 2014-2018年中国存储器芯片行业市场深度调查分析及投资战略研究报告(2014-09-21)
- 全国主要地区电脑产业发展状况暨投资环境调查研究报告(2014-12-01)
- 2015-2020年中国电脑接口线行业市场主要领域调查分析报告(2015-09-11)
3D技术若采用32层堆叠NANDFlashDie容量达128Gb,与主流2D1y/1znm128Gb相比缺乏成本竞争力。随着3D技术的发展,采用48层堆叠则可将NANDFlashDie容量提升至256Gb,突破2DNAND128Gb容量,且较32层3DNAND更有成本和性能优势,这也是Flash原厂在2016年扩大48层量产或加快导入步伐的主要原因,使得2D技术向3D技术切换点恰好拥有最佳的成本效益。目前后进入3D领域的企业均积极在48层3D领域追赶三星。
东芝48层3DNAND今年才刚进入规模量产阶段,美光、海力士预计要等到2016下半年才能够投入生产。英特尔将位于大连的逻辑芯片12寸厂改造为3DNANDFlash工厂,砸55亿美元升级产能,致力发展相关技术,计划今年下半年生产3DNAND和Xpoint。国内的武汉新芯专注于NAND生产,与美企Spanion签订3DNAND授权协议,目前成为240亿美元国家存储器基地投资计划的受益者,预计2017年底就能取得48层3DNAND的验证,2018年进行量产。紫光国芯2015年11月发布800亿定增公告,其中存储器芯片制造项目采用定增资金600亿(总投资932亿)。

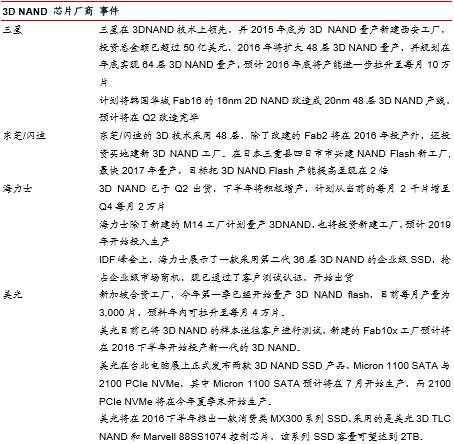

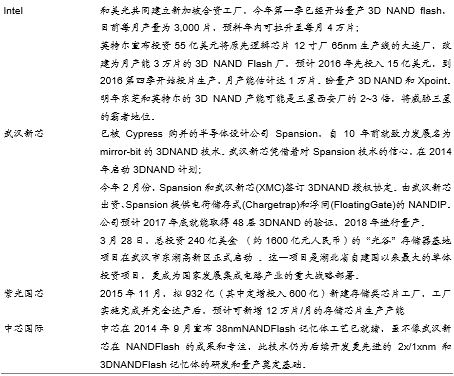

3DNANDFLASH厂商情况
